Einseitige Platinen Fräsen

Mit Ihrer MINImill können Sie ein, oder doppelseitige Platinen fräsen. Im folgenden Tutorial zeigen wir Ihnen den Ablauf zum Fräsen von einseitigen Platinen.

Damit der Werkzeugwechsel und der automatische Höhenausgleich mit Ihrer MINImill funktioniert, empfehlen wir Ihne den PCB Aufspannhalter. Alternativ können Sie die Platine auch direkt an die Steurung anschließen. Die nötige Verkabelung ist in der Anleitung des Aufspannhalters bzw. des Werkzeuglängensensors beschrieben.

Gerber Dateien öffen

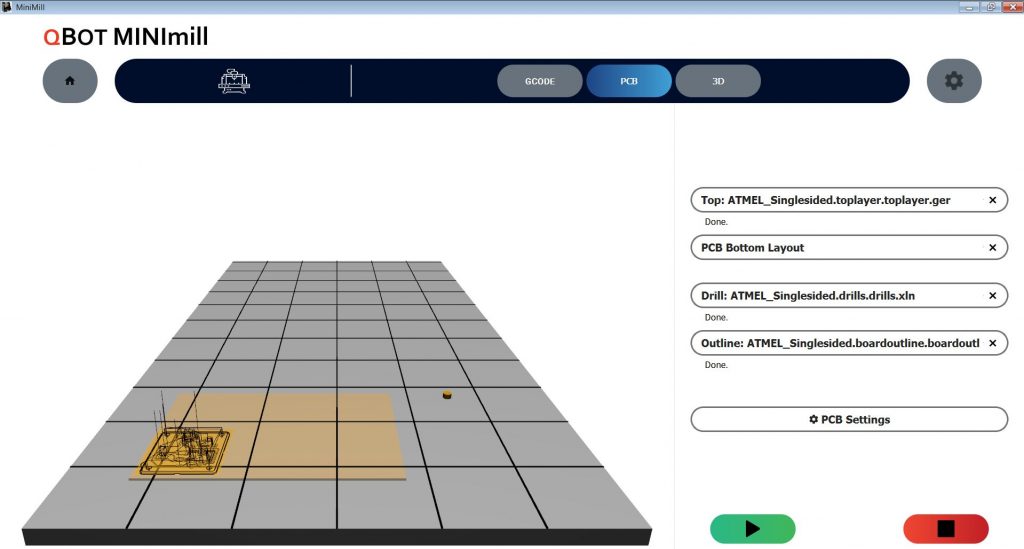

In Ihrer MINImill Software können Sie im PCB Tab Gerber Dateien direkt öffen. Für Eagle, Kicad und Altium haben wir Anleitungen mit den passenden Einstellungen. Die Anleitungen finden Sie in unserem Wiki.

Sie können folgende Gerber Dateien öffnen:

  • PCB Top Layout bzw. Top: Top Layer
  • PCB Bottom Layout bzw. Bot: Bottom Layer
  • PCB Drill File bzw. Drill: Drill.xln
  • PCB Outline bzw. Outline: Boardoutline Gerber

    • Die Outline muss eine Breite über 0 aufweisen und geschlossen sein. Bahnbreiten mit dem Wert 0 werden ignoriert. Wir empfehlen das entfernen von Text bzw. Logos vor dem Fräsen.

    Bitte beachten Sie, dass einseitige Platinen nur ohne Bottom Layer gefräst werden können. Sobald die Datei Bottom Layer geladen wird, wird automatisch auf doppelseitiges Platinenfräsen umgestellt.

    Sie können Ihre Platine auf der Oberfläche verschieben und positionieren. Unter den PCB Einstellungen bzw. PCB Settings können Sie die Abmaße bzw. die Positionierung der Aufspannvorrichtung umstellen. Für die Aufspannvorrichtung haben wir eine seperate Aufbauanleitung unter folgendem Link:

    Aufbauanleitung PCB Aufspannhalter

    Start des Fräsprozesses

    Nach klicken auf den grünen Startbutton startet die Fräse den Platinenfräsprozess in folender Reihenfolge:

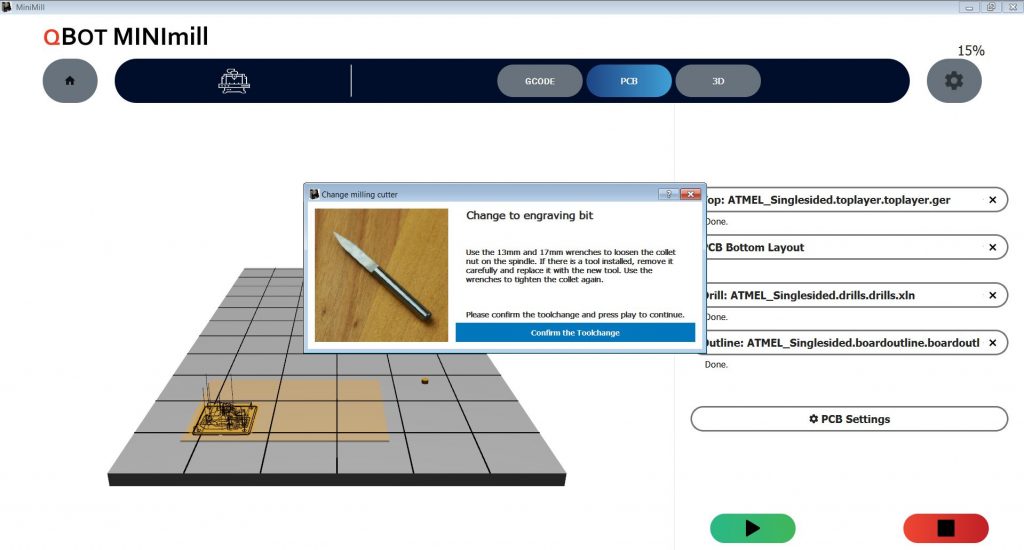

  • Gravierstichel einspannen
  • Werkzeuglängenvermessung
  • Oberfläche mit dem Gravierstichel abtasten
  • Gravieren
  • Werkzeugwechsel auf den passenden Bohrer mit Werkzeuglängenvermessung
  • Drill File bohren
  • Werkzeugwechsel auf Outline Fräser mit Werkzeuglängenvermessung (2mm PCB Fräser)

    • Sollte die Oberflächenabtastung (Probing) nicht funktionieren, so kontrollieren Sie bitte den elektrischen Kontakt (5V Probe Pin sollte bei Kontakt auf GND gezogen werden – Anschlussbeschreibung im PCB Aufspannhalter Tutorial bzw ident mit Werkzeuglängensensor).

    Fräsprozess

    Befolgen Sie die Anleitung der Software während dem Fräsprozess. Nachdem Sie mit dem Fräsen der Platine fertigt sind, empfehlen wir ein Absaugen der Späne mit einem Staubsauger.

    Vor dem Lötenn empfehlen wir ein Reinigen der Leiterplatte mit Leiterplattenreiniger. Dieser entfernt die Schutzschicht auf der Leiterplatte. Dadurch können Sie die Leiterplatte anschließendlöten.

    Sie können die Leiterplatte entweder vor dem Löten mit lötfähigem Schutzlack versiegeln oder nach dem Lötprozess reinigen und mit Schutzlack (Klarlack, ESD Lack,…) versiegeln.
