MINImill Zeichenmodul

Das MINImill Zeichenmodul ermöglich das erstellen von eigenen Zeichnungen und auch den Import von Bild und DXF Dateien.

Steuerfunktionen

Folgende Funktionen steuern die Bedienoberfläche.

Linke Maustaste: Auswählen, Anklicken

Rechte Maustaste: Abbrechen

Mausrad: Zoomen und Zeichengridauflösung ändern

Pfeiltasten: Zeichenfläche verschieben

Q: Mit der Taste Q können Sie den Modus wechseln, wählbare Modi werden oben im Menü angezeigt – z.B.: Kreis: Kreisbogen oder Vollkreis, Ausschneiden: Innen oder Außen

Projekt erstellen, speichern und laden

Mit Klick auf den Button „+“ können Sie Projekte erstellen, speichern oder laden. Speichern Sie regelmäßig Ihre Zeichnung.

Geometriefunktionen

Das MINImill CAD CAM Modul bietet folgende Geometriefunktinen:

Pfad: ermöglicht das Zeichnen von Linien und Linienzügen

Kreis: ermöglicht das Zeichnen von Kreisbögen und Kreisen

Text: Erstellt Gravurtexte in unterschiedlichen Schriftarten

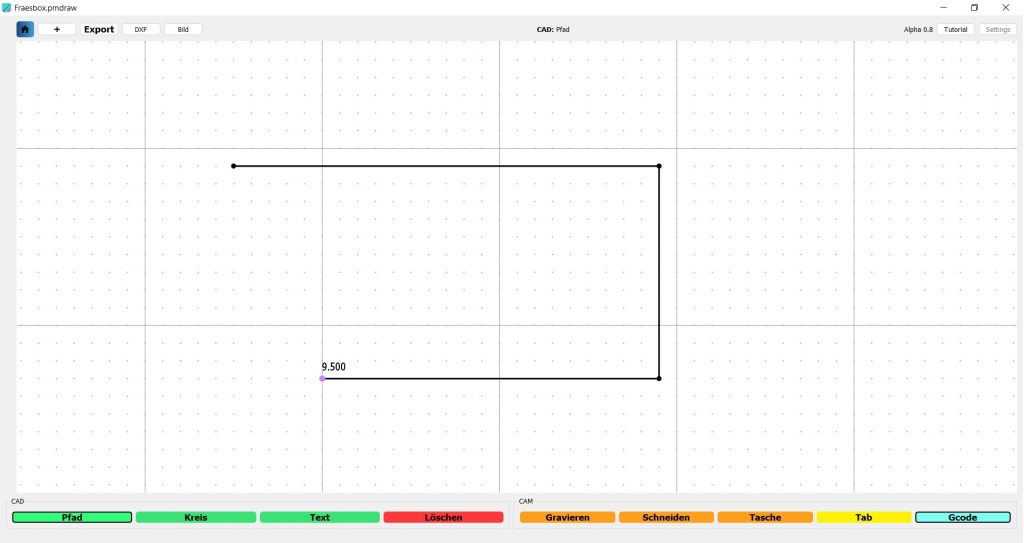

Linie

Klicken Sie auf Pfad um Linien und Linienzüge zu zeichnen. Die Linienendpunkte haften auf dem angezeigten Punkteraster. Durch Zoomen (scrollen mit dem Mausrad) können Sie die Auflösung des Rasters umstellen und feinere Maße zeichnen.

Klick auf die linke Maustaste startet die Linie an dem aktuellen Punkt

Klick auf die rechte Maustaste beendet die Linie bzw. den Linienzug

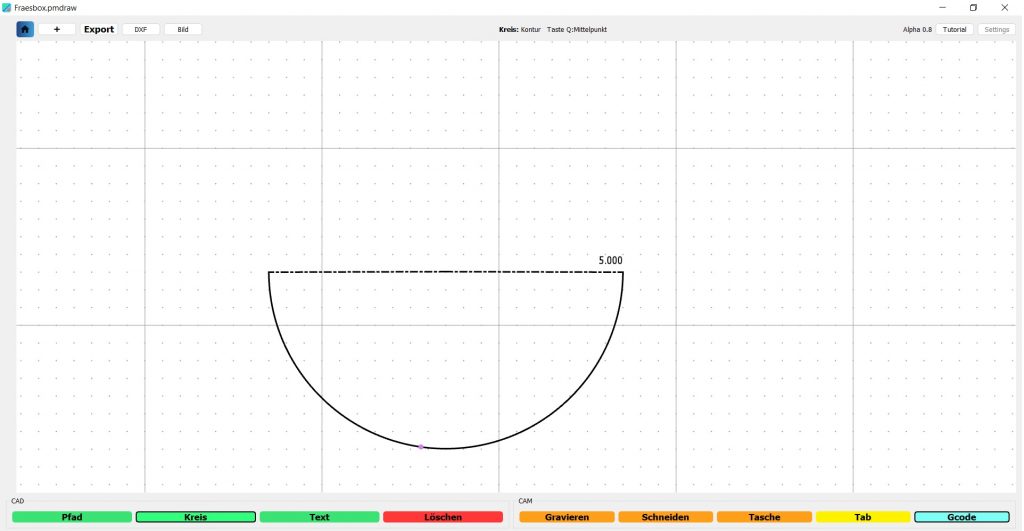

Kreis

Kreise werden mit Hilfe der Kreissehne gezeichnet. Klicken Sie zuerst auf den ersten Punkt der Sehne, dann auf den 2. und anschließend ziehen Sie den Kreis aus.

Vollkreise: Vollkreise werden aus zwei Kreishälften gezeichnet oder durch Umschalten direkt als Vollkreis (Taste Q wechselt zwischen Teilkreis und Vollkreis)

Verrundungen: zeichnen Sie zuerst die Linienzüge und anschließend die Verrundung (Mit Taste Q Modus Kontur wählen – wird oben im Menü angezeigt)

1. Klick auf die linke Maustaste: Sehne startet, 2. Klick auf die linke Maustaste: Sehne fertig, 3. Klick auf die linke Maustaste: Kreisbogen festlegen

Zoomen (scrollen mit dem Mausrad) um Gridgröße festzulegen, Klick auf rechte Maustaste: Abbrechen

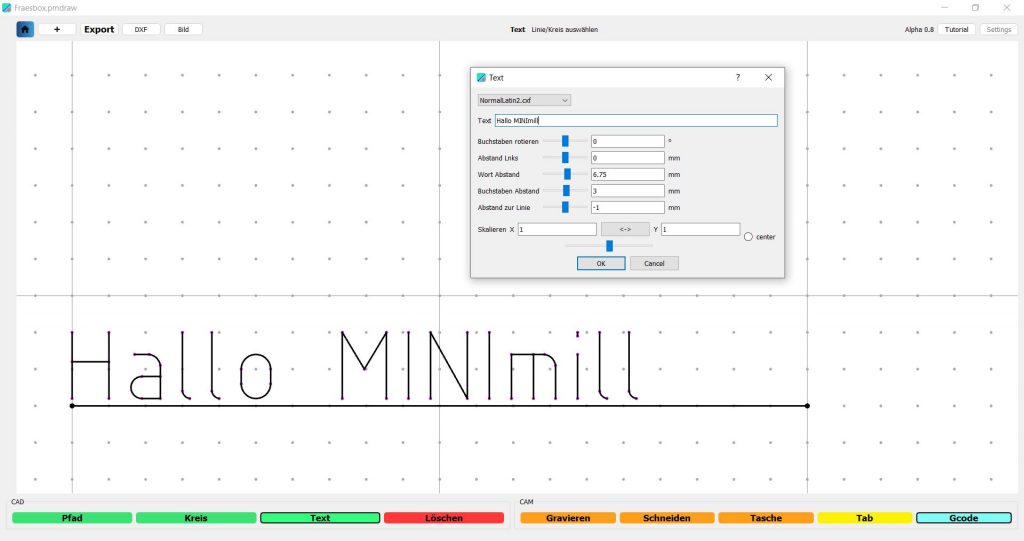

Text

Mit dem Textmodul können Sie Gravurtexte in unterschiedlichen Schriftarten erstellen. Text benötigt immer eine Linie oder einen Kreis auf den der Text aufgebaut wird. Dh. Sie müssen zuerst einen Linienzug zeichnen und diesen anklicken damit der Text auf dieser Linie gezeichnet wird.

Linie zeichnen, Text Button anklicken, Linie auswählen und im Dialogfenster den Text eingeben

Optional können Sie die Schriftart im Dialogfenster ändern, die Schrift drehen und skalieren

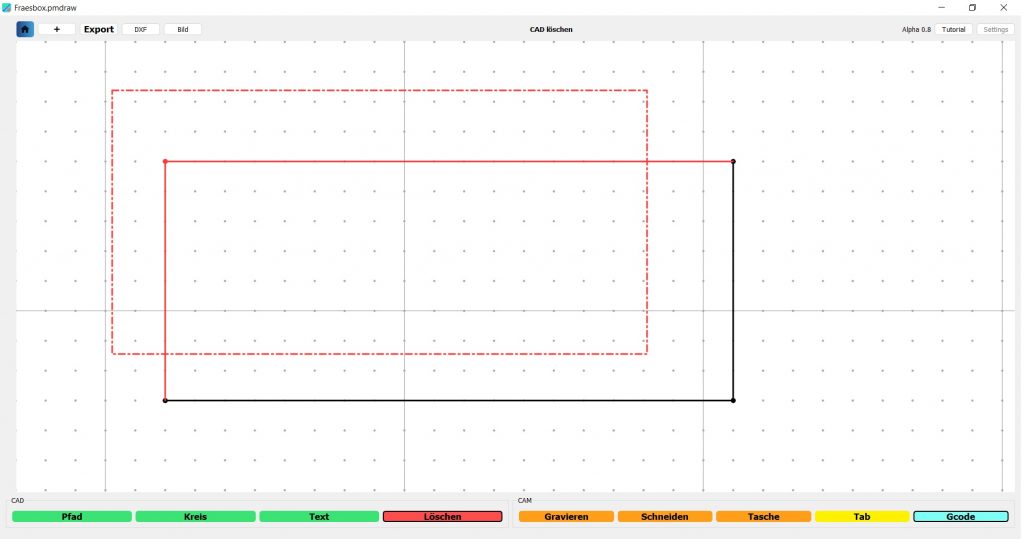

Löschen

Sie können mit dem Modus Löschen gezeichnete Elemente löschen.

Einzelne Elemente löschen: Klicken Sie bei aktiviertem Modus „Löschen“ einzelne Elemente an

Mit gedrückter linker Maustaste können Sie auch mehrere Elemente auf einmal löschen
