ERLEBE EINE VÖLLIG NEUE DIMENSION DES MODELLBAUS – MIT DER MINIMILL KIT 2!
Noch nie war es so einfach, komplexe Projekte hochgenau zu Hause zu fertigen. Die MINImill KIT 2 ist der Nachfolger der beliebten MINImill KIT und fertigt zwei- oder dreidimensionale Bauteile, sowie Platinen für den privaten Gebrauch.
Die MINImill KIT 2 fertigt Bauteile bis zu einer Größe von 560 x 340mm, und passt mit den Außenabmessungen perfekt auf jeden Arbeitstisch. Sie kann Bauteile aus DXF, STL, GCODE und Gerber Dateien direkt in der Werkstatt fertigen.
Die QBOT MINImill leistet viel mehr als andere CNC-Fräsen.
Unsere innovative Software berechnet automatisch den passenden Werkzeugpfad und hilft bei der Auswahl der richtigen Werkzeuge.

2 JAHRE GARANTIE
(bis 300 Stunden)

30 TAGE GRATIS RETOURE

GRATIS VERSAND FÜR BESTELLUNGEN ÜBER 40€

FRAGEN?
KONTAKTIERE UNS

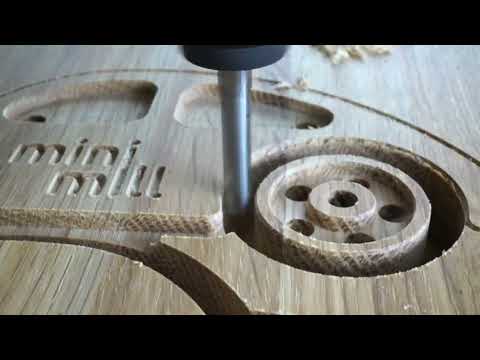

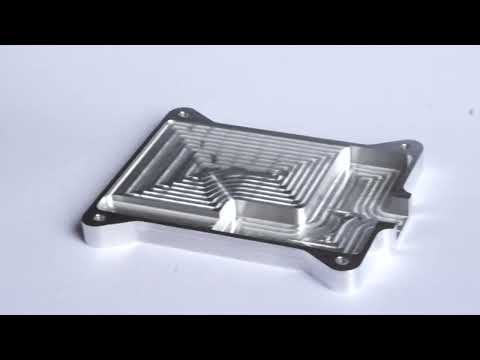

EINFACHES 2D UND 3D FRÄSEN
2D und 3D Dateien können einfach gefertigt werden – die gewünschte Datei öffnen, das Bauteil an der gewünschten Stelle platzieren und den Fräsvorgang starten.
Die mitgelieferte Software berechnet vollautomatisch den passenden Gcode für die Fertigung – so muss sich der User nicht mit der oft komplexen Thematik der CAD-CAM Programmierung beschäftigen und kann direkt seine Bauteile fertigen.
Bauteile für Modellbau, Gussformen oder Ersatzteile können so innerhalb kürzester Zeit gefertigt werden. So können ganz einfach mehrere Varianten eines Bauteils testen, um eine perfekt passende Lösung zu finden.
Lern mehr über das 3D Fräsen51% mehr Fräsfläche
3 Fache Steifigkeit
6 Faches Spanvolumen
Im Vergleich zur MINImill KIT

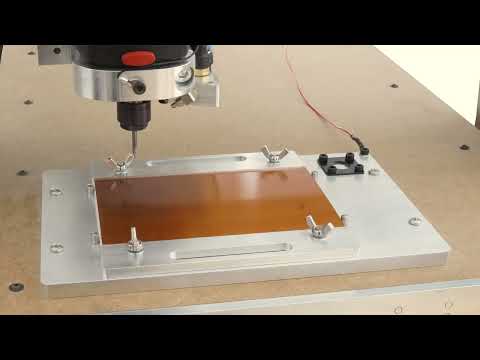

EINFACHES PLATINENFRÄSEN
Ob ein- oder doppelseitige Platinen – sobald die Layout Datei geladen ist, wird sie automatisch analysiert und umgerechnet. Der Fräsvorgang kann sofort gestartet werden. So dauert es vom Design zur fertigen Platine nur wenige Minuten. Um möglichst exakte Ergebnisse zu erhalten, kann die MINImill KIT 2 die Oberfläche der eingespannten Platine vermessen. So ist es möglich ohne aufwändige Vorarbeiten überzeugende Ergebnisse zu erhalten.
Die MINImill KIT 2 wählt die passenden Fräswerkzeuge und Fräspfade selbstständig aus, nur das Wechseln muss händisch erfolgen. Es werden sowohl Leiterbahnen und Konturen gefräst, als auch Löcher und Vias mit dem passenden Durchmesser gebohrt.
Lern mehr über das Platinenfräsen
EINE DURCHDACHTE KONSTRUKTION FÜR PRÄZISE FRÄSERGEBNISSE
Mit 560x340mm bietet die MINImill KIT 2 genügend Platz für die unterschiedlichsten Projekte. Für die Arbeit an einem größeren Projekt bietet der stabile Frästisch die Möglichkeit Werkstücke zu verschieben, und dadurch in Y-Richtung beliebig lange Bauteile zu fräsen. Größeren Projekten sind dadurch keine Grenzen gesetzt!
Die MINImill KIT 2 kann in verschiedenen Ausstattungsvarianten bestellt werden. Diese unterscheiden sich in der Größe, der verwendeten Frässpindel, und den Spindeln zum Antrieb der Achsen.
Lern mehr über die Technischen DatenKUGELUMLAUFSPINDELN UND PROFILSCHINENFÜHRUNGEN AUF ALLEN ACHSEN

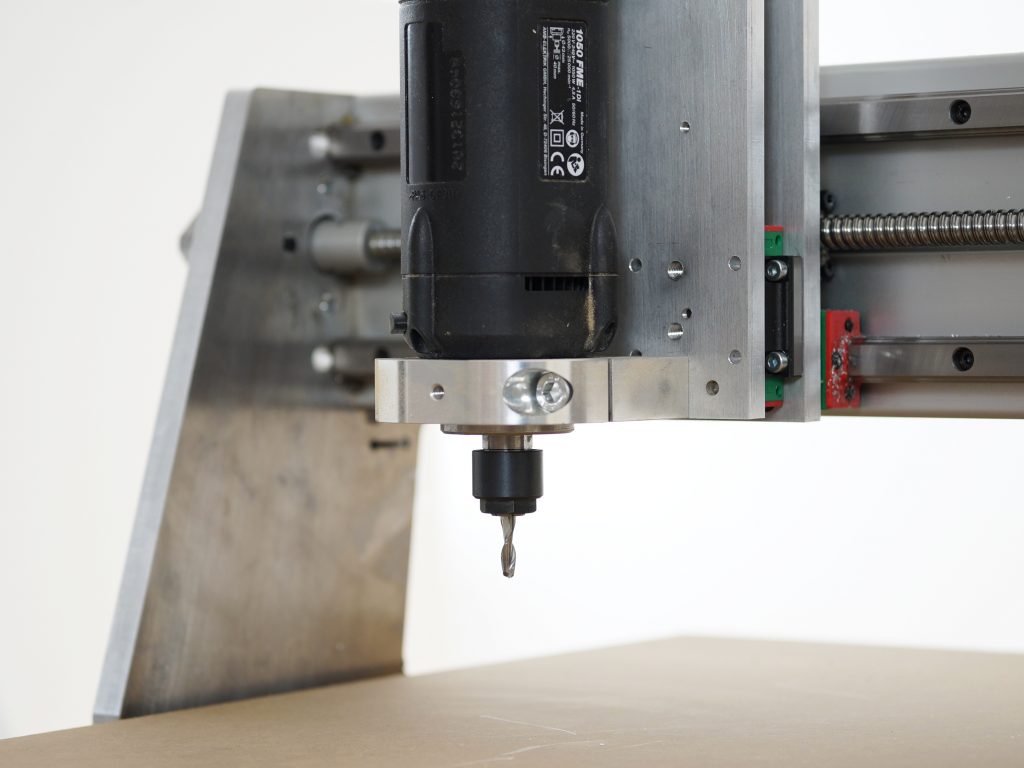

Wir verbauen auf allen Achsen Kugelumlaufspindeln und Profilschinenführungen. Der Vorteil von Kugelumlaufspindeln liegt vor allem in der höheren Genauigkeit, welche durch die Vorspannung der Muttern erreicht wird. Des Weiteren sind sie durch den geschlossenen Aufbau sehr wartungsarm.
Die 15mm Profilschienenführungen bieten in Kombination mit den Kugelumlaufspindeln eine herausragende Maschinensteifigkeit. Bei den im Fräsprozess auftretenden Kräftenliegt die Verformung unter 0.01mm und ermöglicht somit eine hohe Präzision und Fräsgüte in Holz, Kunststoff und Aluminium.


PROFILSCHIENENFÜHRUNGEN FÜR HÖCHSTE PRÄZISION UND GERINGSTEN WARTUNGSAUFWAND
Die Führungen der Achsen sind eines der wichtigsten Details einer guten CNC-Fräse. Ungenauigkeiten, die hier auftreten, lassen sich sehr schwer bis gar nicht wieder ausgleichen und werden in den Fräsergebnissen sichtbar sein.
In der MINImill KIT 2 werden hierfür Profilschienenführungen verwendet, welche die beim Fräsen entstehenden Kräfte aufnehmen können.
Andere gebräuchliche Lösungen verwenden Kugellager welche auf Aluminiumprofilen geführt werden. Solche Führungen werden gerne bei Lasercuttern oder 3D-Druckern verwendet, da hier die auftretenden Kräfte viel geringer sind als beim CNC-Fräsen. In einer CNC-Fräse würde eine solche Führung sehr schnell abgenutzt werden.
Die Führungen der MINImill KIT 2 haben wir möglichst lang ausgeführt, um so ein Kippen der Achsen zu verhindern. Die Führungen besitzen ein Fettdepot, und schmieren sich und die Achsen so selbstständig.
HOCHWERTIGE ALUMINIUMKOMPONENTEN
Präzisionsgefräste Aluminiumbauteileversteifen die Maschine an den stark belasteten Stellen.
Die Aluminiumbauteile sind nicht nur langlebig, sondern auch mit Passbohrungen versehen. So können Sie die Fräse während dem Aufbau präzise ausrichten.
Die MINImill KIT2 verwendet sehr viele Normteile. Das garantiert eine hohe Qualität der verwendeten Bauteile, sowie eine einfache Verfügbarkeit von Ersatzteilen. Bei der Konstruktion haben wir besonderen Wert darauf gelegt eine lange Lebensdauer zu erreichen. Sollte jedoch dennoch einmal ein Bauteil defekt sein lässt sich dieses einfach und kostengünstig ersetzen. Wir liefern natürlich auch alle Bauteile einzeln, und bieten eine umfassende Garantie.

EINFACHE BEDIENUNG DURCH MODERNSTE SOFTWARE
Über USB und die mitgelieferte Software wird die Fräse mit dem PC verbunden. Diese erlaubt es Bauteile direkt aus DXF, STL oder Gerber- Dateien zu fertigen. Der Umweg über eine CAD-CAM-Software entfällt somit.
Für komplexe Projekte kann die MINImill KIT 2 natürlich auch mit Gcode aus allen CAD-CAM Programmen angesteuert werden.
Optional kann die MINImill KIT2auch mit vergleichbaren GRBL Controllern betrieben werden.
REINIGUNG UND AUFBAU
Der Zusammenbau der MINImill KIT lässt sich durch den hohen Grad an Vorfertigung ganz leicht bewerkstelligen. Es werden lediglich passende Inbusschlüssel (mitgeliefert) benötigt. Die Elektronik wird von uns vollständig montiert geliefert, die Kabel müssen lediglich in die passenden Stecker gesteckt werden.
So lässt sich die MINImill KIT2 nach der Fertigstellung eines Projektes auch ganz einfach reinigen.
Eigene Erweiterungen, zum Beispiel ein anderer Tisch, eine andere Frässpindel oder Ähnliches können ganz leicht selbst montiert werden.

Erweiterungen
Erweiterungen passend für die MINImill KIT2
T-Nutenplatte
499,90€
Schnellspannsystem
99,90€
MINIMALMENGEN Schmierung
199,90€
PCB Halter
99,90€
Technische Daten
ARBEITSBEREICH: 560x340x95mm
ABMESSUNGEN: 720x560x450mm
MAXIMALE QUERFAHRT: 2800mm/min
SPINDELDREHZAHL: 12.000 bzw 25.000 U/min
GENAUIGKEIT: IT 7 Kugelumlaufspindeln (±50µm/300mm)
UMKEHRSPIEL: < 0.03mm
ARBEITSBEREICH: 560x340x80mm
GARANTIE: 2 Jahre (begrenzt auf 300h Laufzeit)
STROMVERSORGUNG: 100-240 V AC 50/60Hz, 160W zzgl. Mafell FM1000 Frässpindel
GRÖSSTER WERKZEUGDURCHMESSER: 7mm (300W Frässpindel) / 8mm (Mafell FM1000 Frässpindel)
Sichere dir jetzt die neue MINImill KIT 2 für deine Projekte!
Für weitere Fragen können Sie uns gerne per Mail oder im Webchat kontaktieren.
Highlights
Importfunktion für DXF, STL und Gerber inkl. automatischer CAD-CAM Umrechung
Kompatibel mit Standard GCODE
Optional kompatibel mit einem vergleichbaren GRBL Controller
300W CNC Spindel inkl. Ansteuerung im Preis inkludiert, optional Mafell FM1000 Frässpindel
Kontaktiermöglichkeit für die automatische Oberflächen- und Werkzeuglängenvermessung beim Platinenfräsen
Präzisionsgefräsete Aluminium Gehäuseteile
Abmessungen
Fräsfläche: 560x340x95mm
Stellfläche: 560x720x510mm
