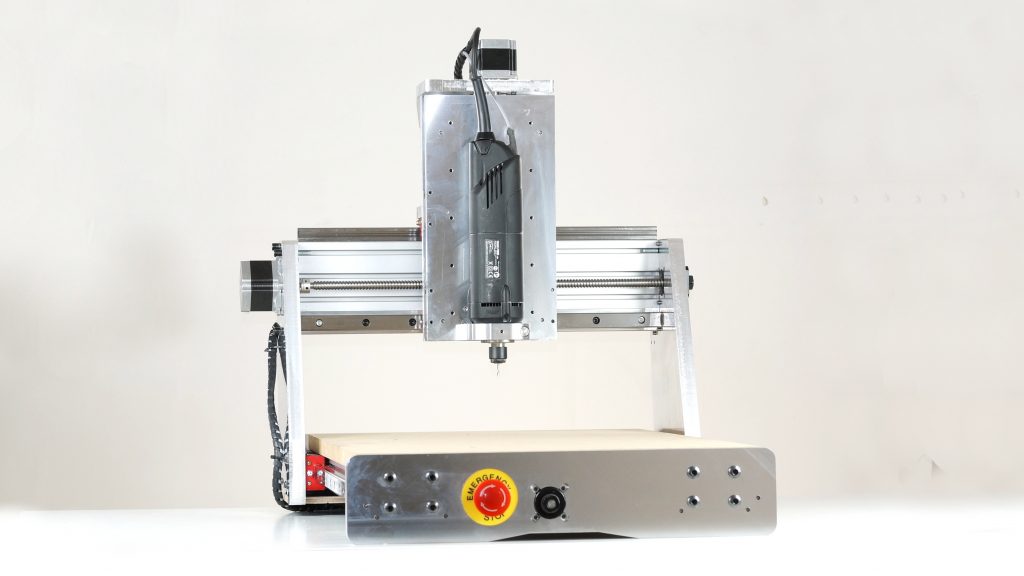

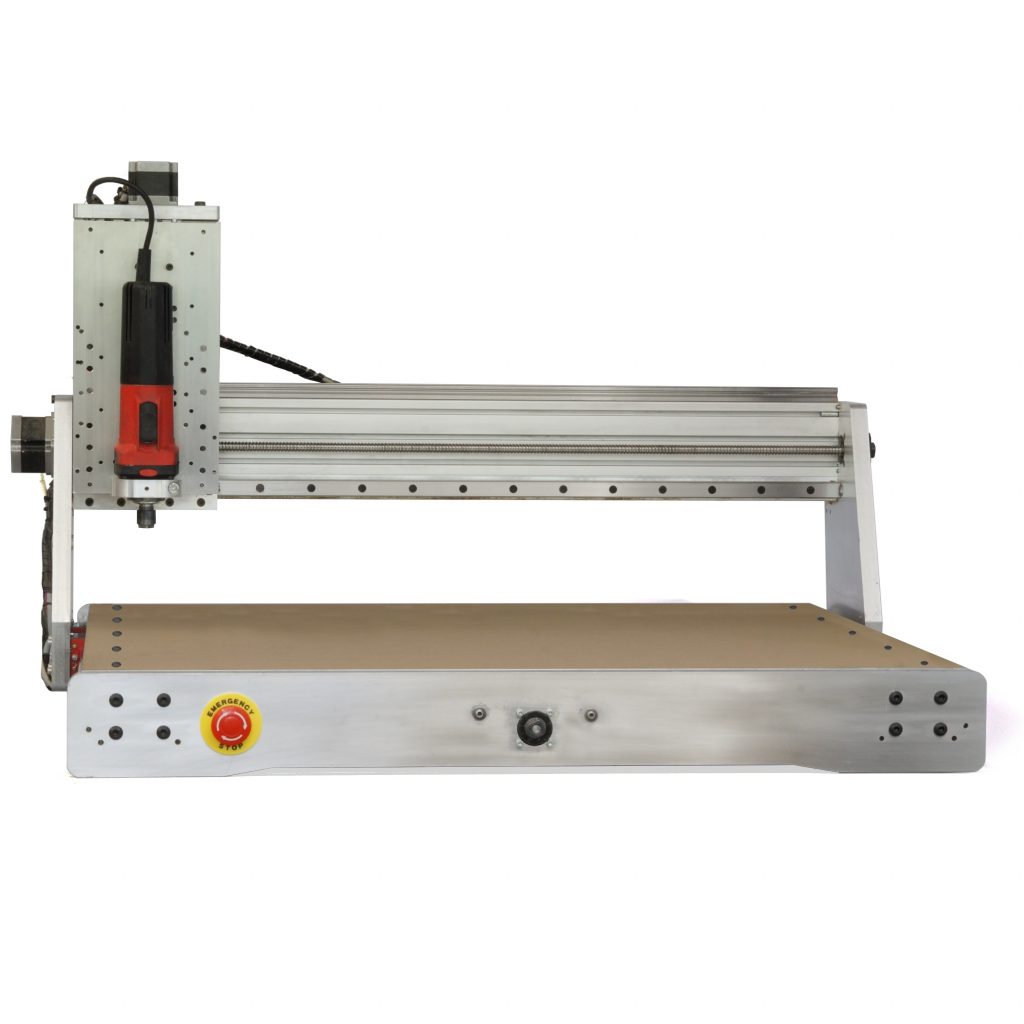

MINImill KIT PRO

Präzise Fräsergebnisse in Aluminium, Holz und Kunststoff

Präzise Fräsergebnisse benötigen eine stabile Fräsmaschine. Die MINImill KIT PRO wurde mit starken 20mm Linearführungen und Kugelumlaufspindeln für exzellente Fräsergebnisse und einer langen Lebensdauer ausgelegt.

Direkt angetriebene und extra stabil gelagerte Kugelumlaufspindeln ermöglichen eine höchstmögliche Wiederholgenauigkeit und somit präzise gefertigte Bauteile.

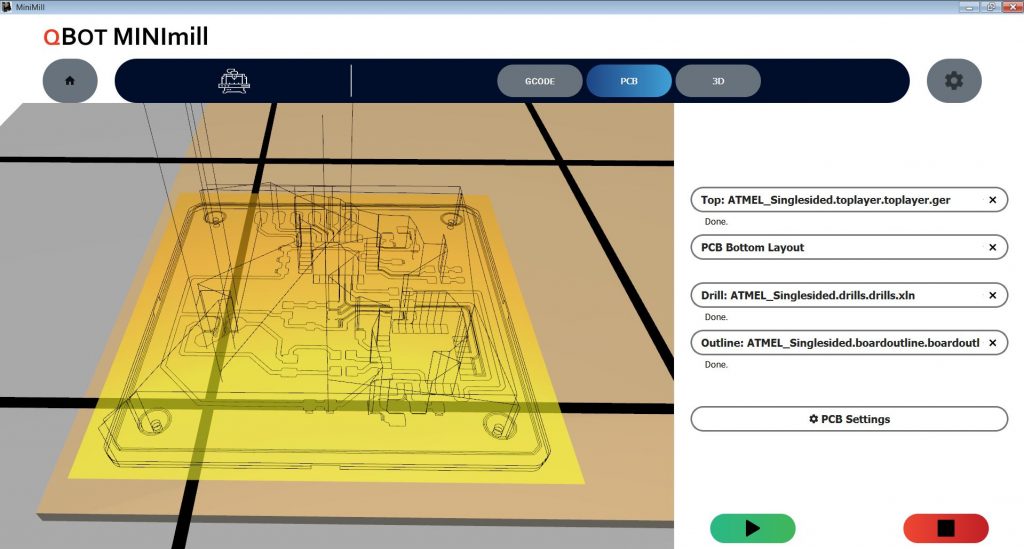

EINFACHES PLATINENFRÄSEN

Ob ein- oder doppelseitige Platinen – sobald die Layout Datei geladen ist, wird sie automatisch analysiert und umgerechnet. Der Fräsvorgang kann sofort gestartet werden. So dauert es vom Design zur fertigen Platine nur wenige Minuten. Um möglichst exakte Ergebnisse zu erhalten, kann die MINImill KIT PRO die Oberfläche der eingespannten Platine vermessen. So ist es möglich ohne aufwändige Vorarbeiten überzeugende Ergebnisse zu erhalten.

Die MINImill KIT PRO wählt die passenden Fräswerkzeuge und Fräspfade selbstständig aus, nur das Wechseln muss händisch erfolgen. Es werden sowohl Leiterbahnen und Konturen gefräst, als auch Löcher und Vias mit dem passenden Durchmesser gebohrt.

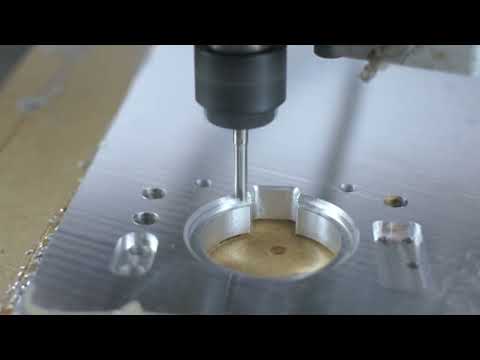

Exzellente Fräsleistungen in Aluminium

Die MINImill KIT PRO bietet mit der optionalen 1000W Mafellfrässpindel exzellente Fräsleistungen in Aluminium und eignet sich perfekt für die Prototypen- oder Serienfertigung. Die MINImill KIT PRO kann sich mit ihren Fräsleistungen mit deutlich größeren Industriemaschinen messen.

Wir verwenden in unserer Serienfertigung MINImill KIT PRO XL Maschinen. Somit können wir unsere Maschinen laufend optimieren und für die Anwendung bei unseren Kunden verbessern.

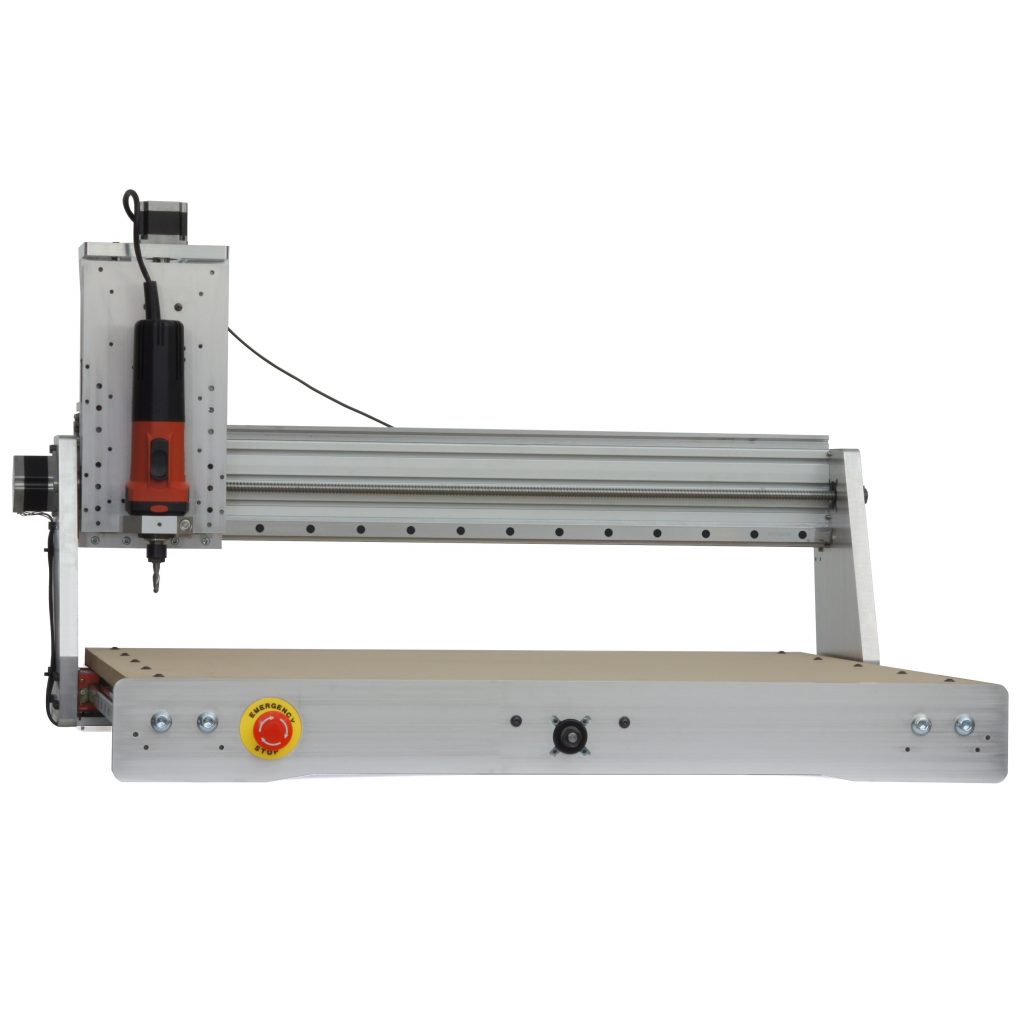

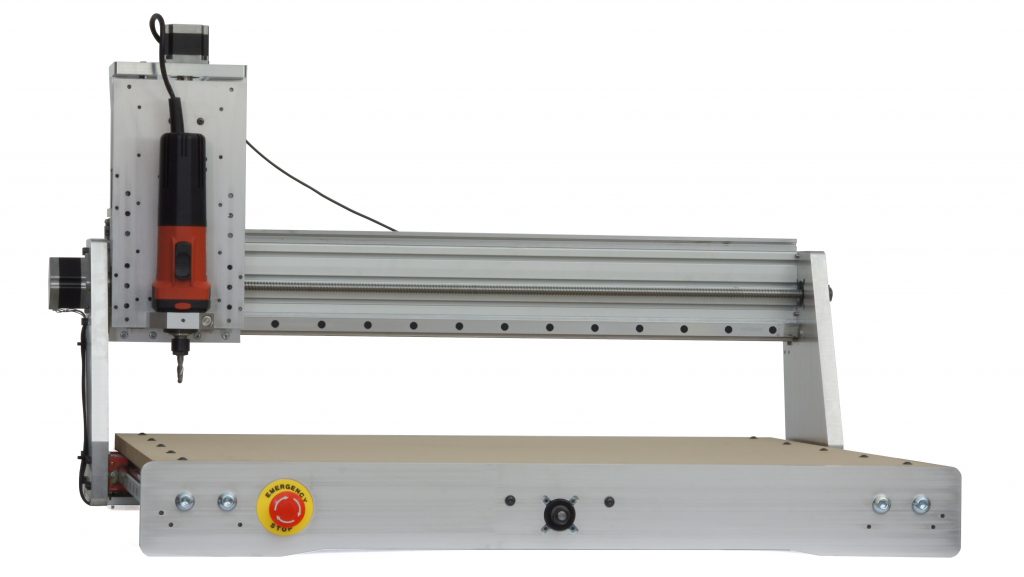

Zwei Größen für Prototypen- und Serienfertigung

Die MINImill KIT PRO ist in zwei Größen verfügbar. Somit können Sie die passende Größe für Ihre Anwendung auswählen. Die MINImill KIT PRO empfehlen wir für den ambitionierten Modellbauer, Prototypenfertigung und Elektronikprojekte. Die MINImill KIT PRO XL empfehlen wir für die Serienfertigung von Aluminiumbauteilen.

MINImill KIT PRO: 510x300x100 mm Verfahrweg

MINImill KIT PRO XL: 740x510x100 mm Verfahrweg

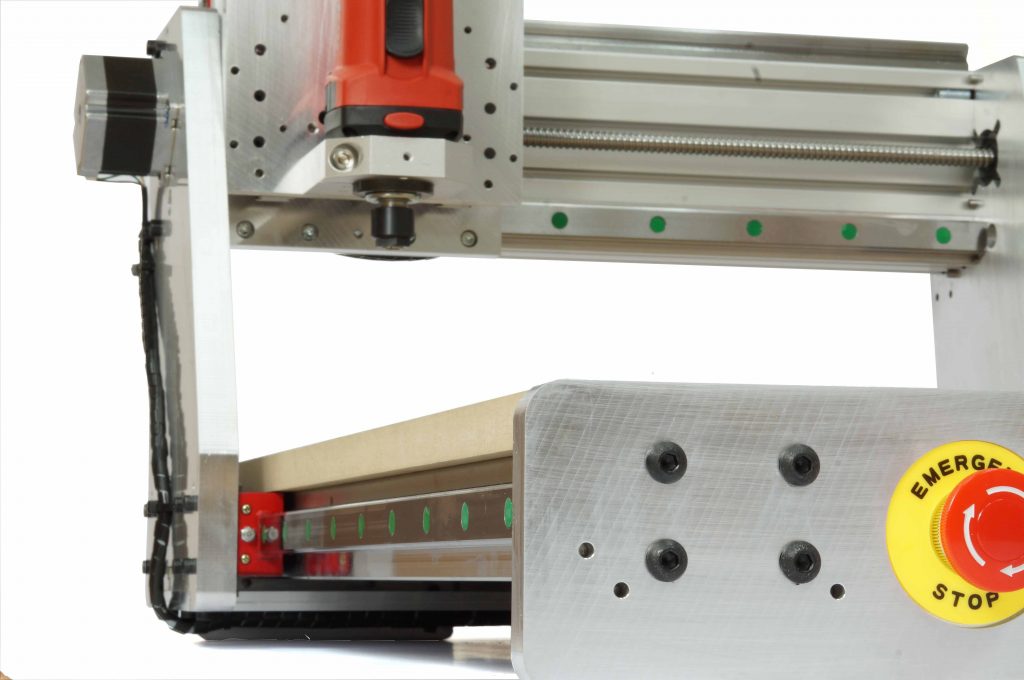

KUGELUMLAUFSPINDELN UND PROFILSCHIENENFÜHRUNGEN FÜR EINE HERAUSRAGENDE STABILITÄT

Eine stabile Bauweise ist die Grundlage für herausragende Fräsergebnisse. Wir haben die MINImill KIT PRO für die höchste Steifigkeit in ihrer Klasse ausgelegt. Im Vergleich zur MINImill KIT 2 sind die Linearführungen und Aluminiumbauteile noch deutlich stabiler ausgeführt und die Kugelumlaufspindeln noch zusätzlich extra gelagert.

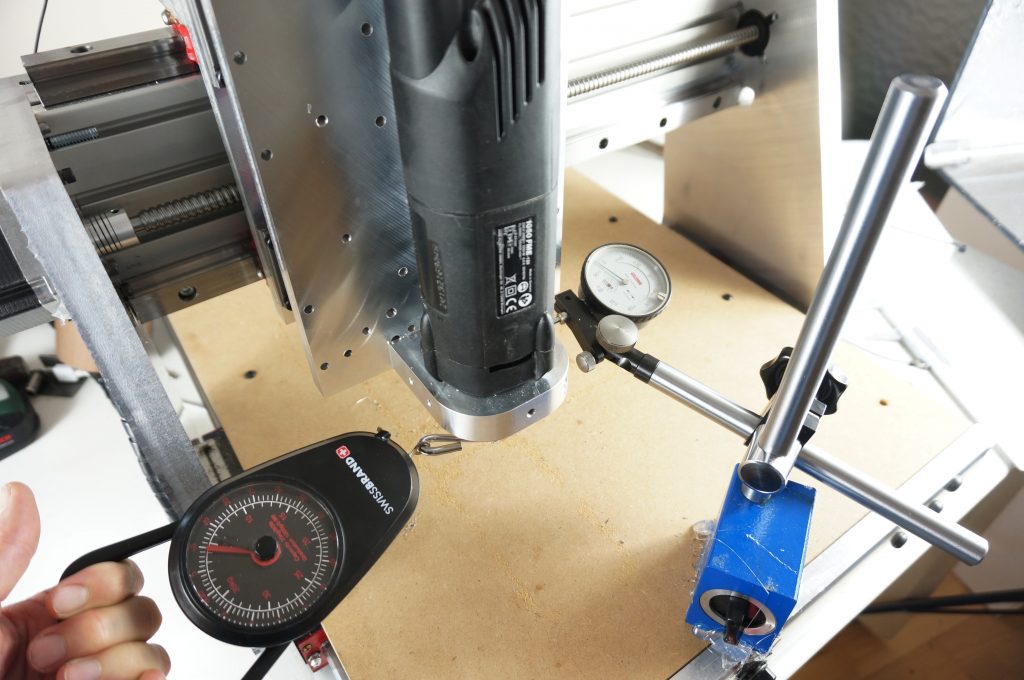

Die Verformung der MINImill KIT PRO liegt im Fräsbetrieb bei deutlich unter 0.01mm (bei Kräften unter 1kg) – bei 10kg Last verformt sich die MINImill KIT PRO nur um 0.04mm. Selbst deutlich größere Portalfräsmaschinen weisen keine bessere Steifigkeit auf.

HOCHWERTIGE, PRÄZISE ALUMINIUMKOMPONENTEN

Präzisionsgefräste Aluminiumbauteile versteifen die Maschine an den stark belasteten Stellen. Plangefräste Aluminiumprofile und Passbohrungen ermöglichen eine präzise und einfache Ausrichtung der MINImill KIT PRO.

Die MINImill KIT PRO verwendet sehr viele Normteile. Das garantiert eine hohe Qualität der verwendeten Bauteile, sowie eine einfache Verfügbarkeit von Ersatzteilen. Bei der Konstruktion haben wir besonderen Wert darauf gelegt eine lange Lebensdauer und eine hohe Stabilität zu erreichen. Sollte dennoch einmal ein Bauteil defekt sein lässt sich dieses einfach und kostengünstig ersetzen. Wir liefern natürlich auch alle Bauteile einzeln, und bieten eine umfassende Garantie.

EINFACHE BEDIENUNG DURCH MODERNSTE SOFTWARE

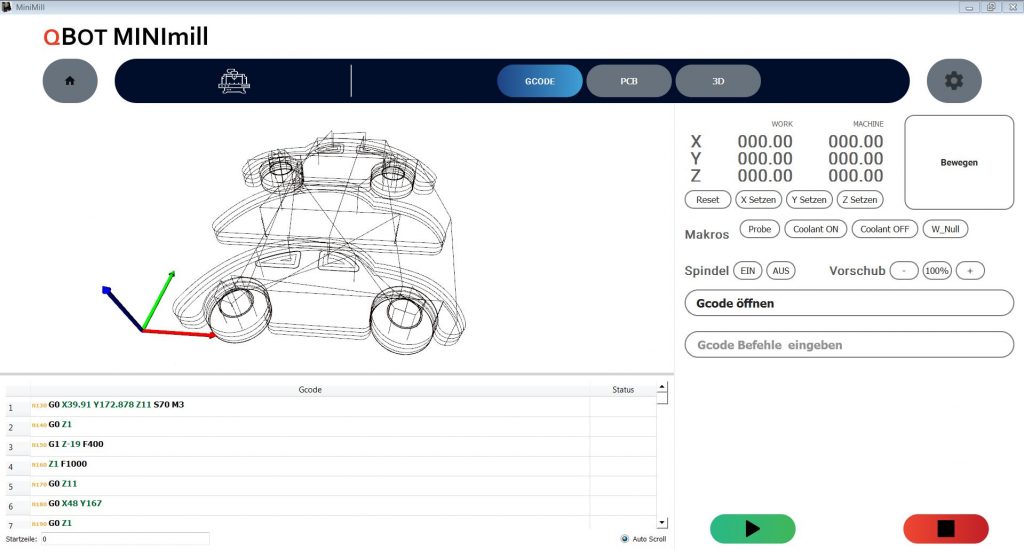

Die MINImill PRO wird per USB mit dem PC verbunden und bietet dank der MINImill Software umfangreiche Funktionen für die Prototypen und Serienfertigung. Das integrierte GCODE Modul kann direkt mit GRBL kompatiblen GCODE aus allen CAD-CAM Programmen angesteuert werden.

Für die Serienfertigung bietet das GCODE Modul Werkzeugwechselfunktionalität, 3D Taster, Makros und eine JavaScript Unterstützung. Damit lassen sich auch komplexe Anwendungen realisieren.

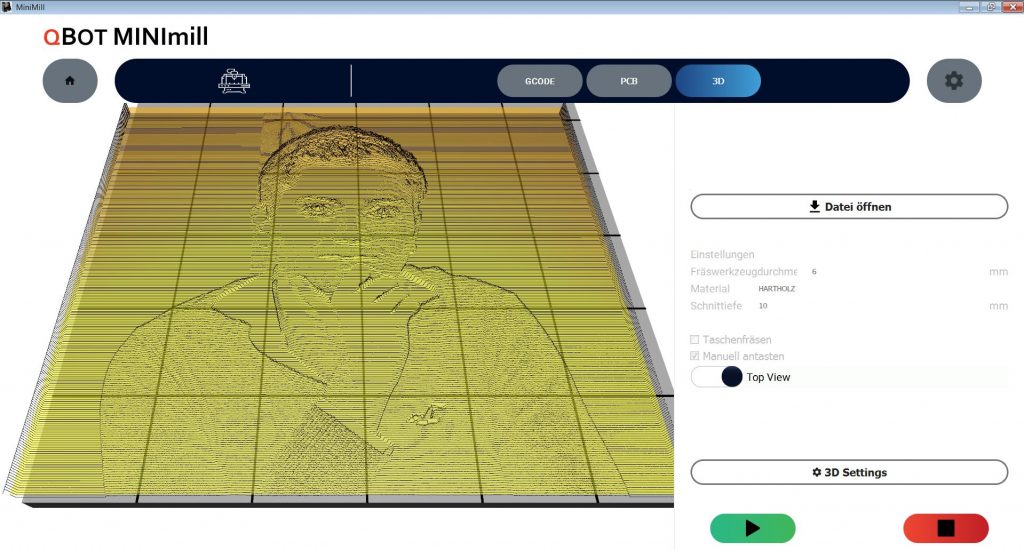

Einfache Prototypen können auch direkt aus DXF, STL oder Gerber Dateien gefertigt werden. Optional kann die MINImill PRO auch mit vergleichbaren GRBL Controllern betrieben werden.

REINIGUNG UND AUFBAU

Der Zusammenbau der MINImill KIT PRO lässt sich durch den hohen Grad an Vorfertigung ganz leicht bewerkstelligen. Es werden lediglich passende Inbusschlüssel (mitgeliefert) benötigt. Die Elektronik wird von uns vollständig montiert geliefert, die Kabel müssen lediglich in die passenden Stecker gesteckt werden.

Die MINImill KIT PRO lässt sich nach der Fertigstellung eines Projektes auch ganz einfach reinigen.Alle Bauteile haben eine lange Lebensdauer und sind als Normteile langfristig und einfach wartbar.

Aufbauanleitung MINImill KIT PRO

TECHNISCHE DATEN

ARBEITSBEREICH: 510x300x100 mm bzw. 740x510x100 mm

UMKEHRSPIEL: < 0.03mm

GARANTIE: 2 Jahre (begrenzt auf 300h Laufzeit)

STROMVERSORGUNG: 100-240 V AC 50/60Hz, 160W zzgl. Mafell FM1000 Frässpindel
