Portalaufbau

Im folgenden Abschnitt der Bauanleitung wird das Portal aufgebaut.

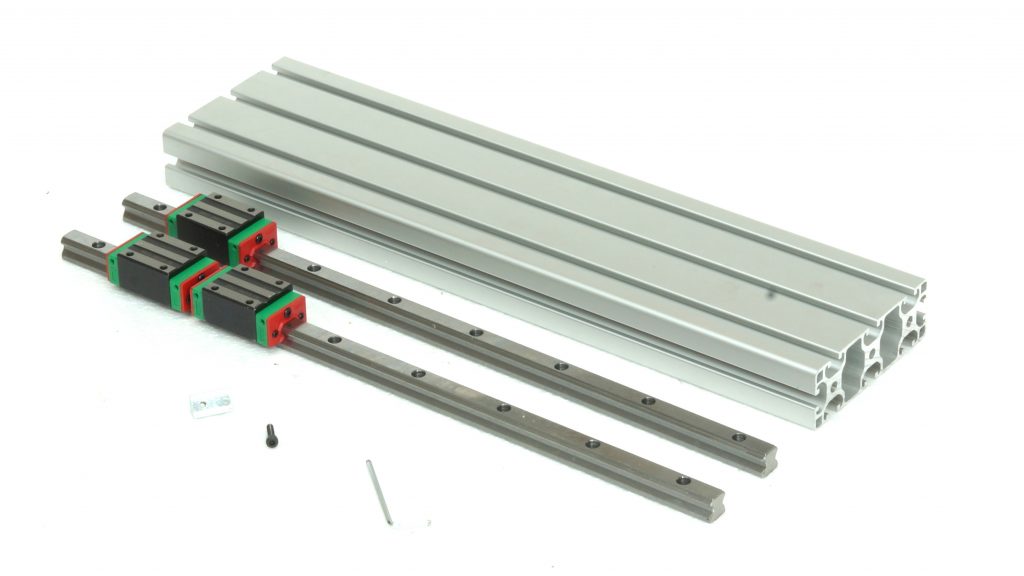

Benötigte Bauteile

  • Aluminiumprofil
  • Profilschienenführungen
  • Nutenstein M4
  • Inbusschraube M4x16
  • Inbus 3mm

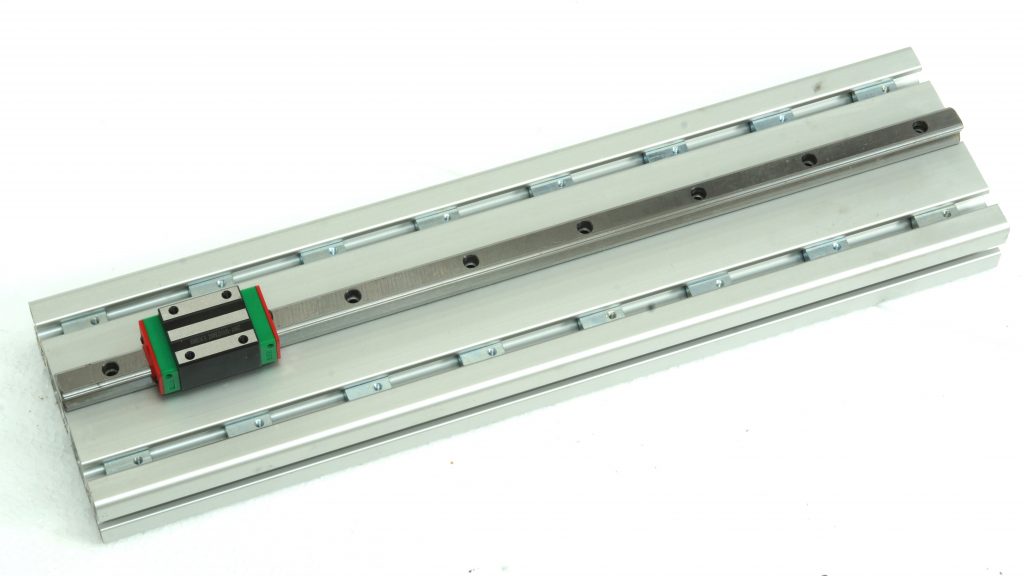

Richten Sie die Nutensteine passend zu den Anschraubpunkten der Profilschiene aus.

  • Schieben Sie die Nutensteine in die Nuten des Aluminiumprofils und richten Sie diese an den Bohrungen der Profilschiene aus.

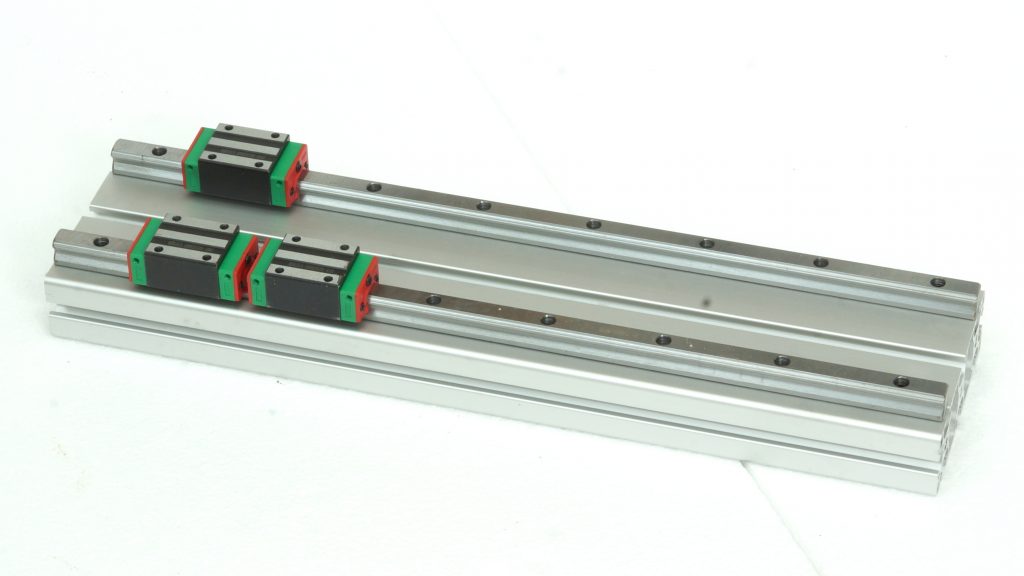

  • Montieren Sie die Profilschiene locker mit mit den Inbusschrauben M4x16

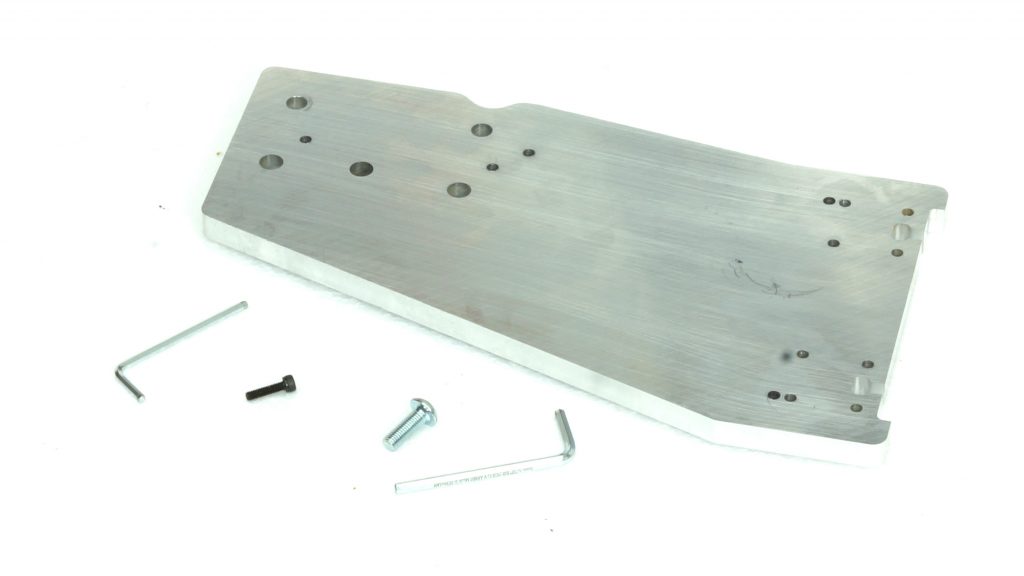

Benötigte Bauteile

  • Y Seitenwange rechts und links
  • Passstifte
  • Inbusschraube M4x16
  • Inbus 3 und 4mm
  • Hammer

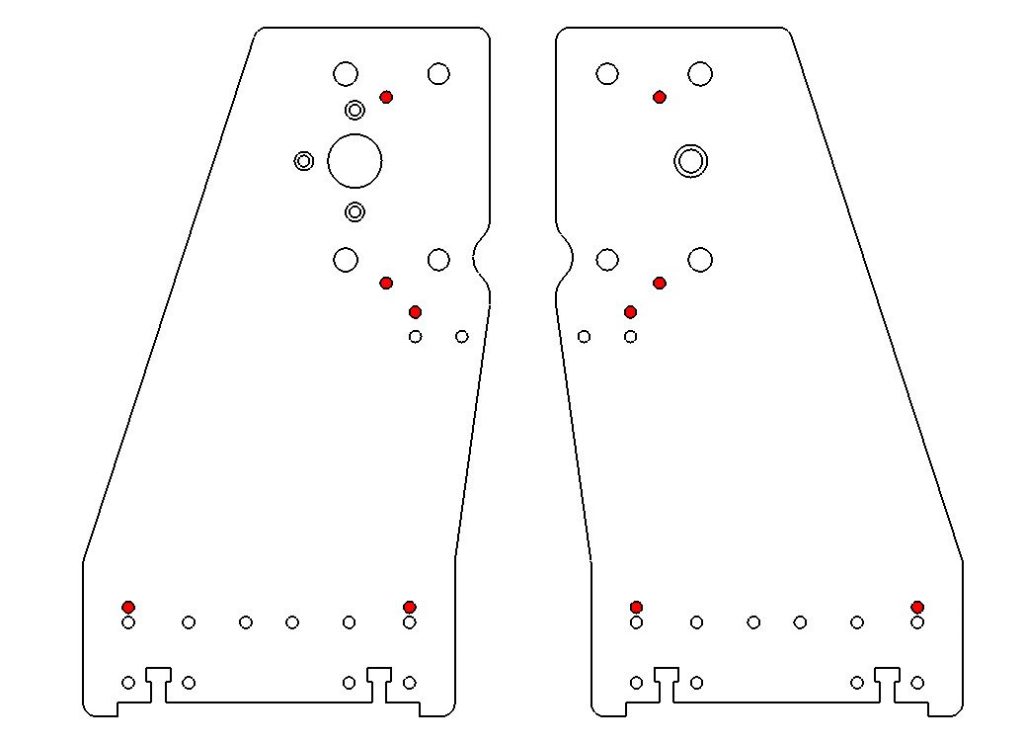

  • Schlagen Sie die Passstifte wie oben abgebildet an den vorgesehenen Stellen ein.
  • Achten Sie auf einen Überstand der Passstifte von 1.5-3mm

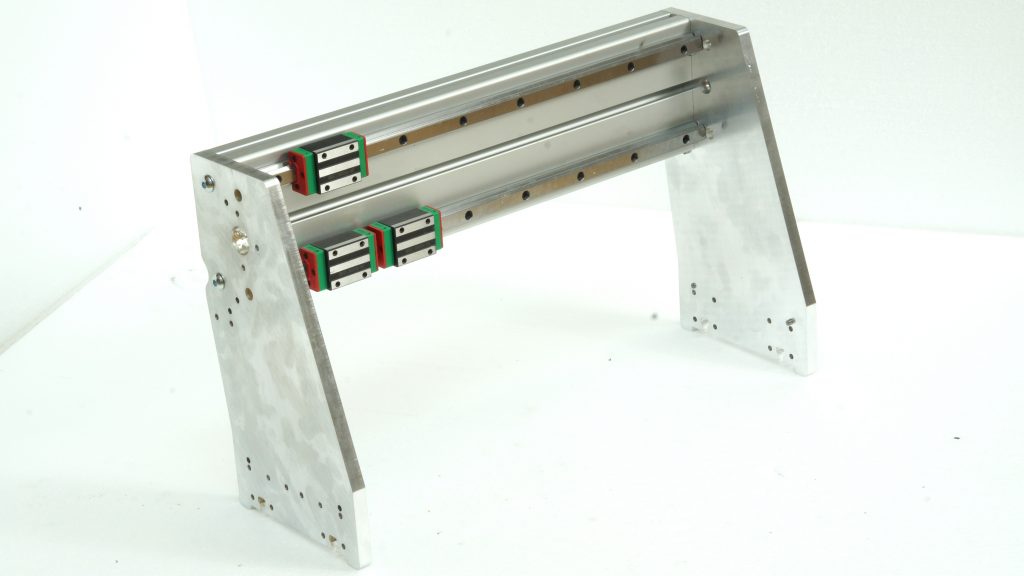

Schrauben Sie beide Seitenwangen seitlich an das Profil der X Achse. Ziehen Sie die Schrauben nur locker an.

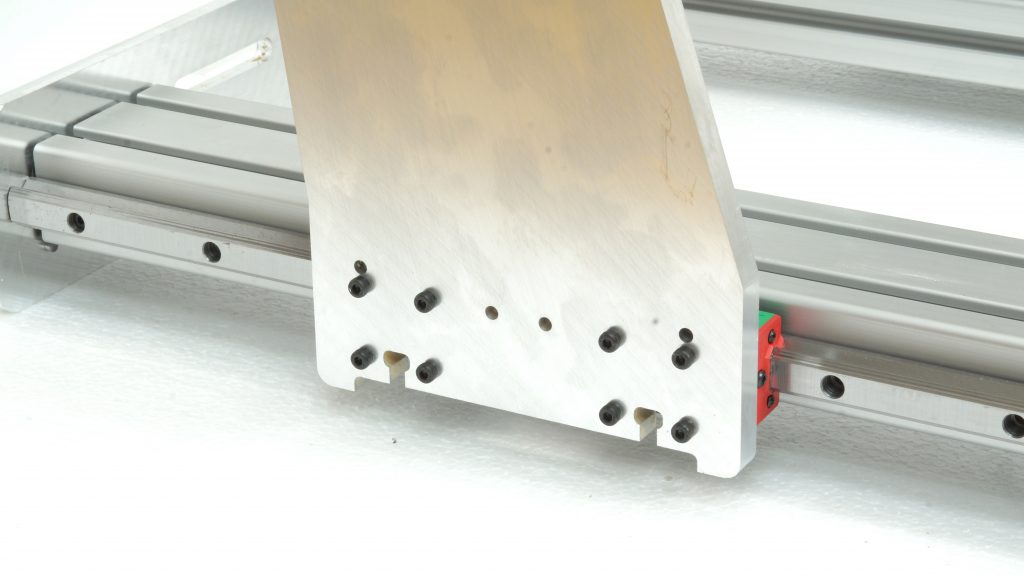

Heben Sie das Portal auf die Führungswagen der Y- Achse. Schrauben Sie anschließend die Seitenwange an den Führungswagen leicht an.

  • Richten Sie die Profilschienenführungen der X Achse und das Profil an den Passstiften aus und ziehen Sie die Schrauben nach.
  • Ziehen Sie die Schrauben der Seitenwangen fest.
  • Bewegen Sie das Portal an die Endanschläge und ziehen Sie dort die Schrauben fest nach. Das Portal sollte in auf der ganzen Länge annähernd gleich leichtgängig sein.
