Frässpindel

In diesem Abschnitt wird die Frässpindel eingebaut. Beachten Sie bitte die für Ihre Variante passende Aufbauanleitung.

Benötigte Bauteile

  • 300W Frässpindel
  • Spindelhalter
  • Spindelschrauben
  • Inbus 5mm

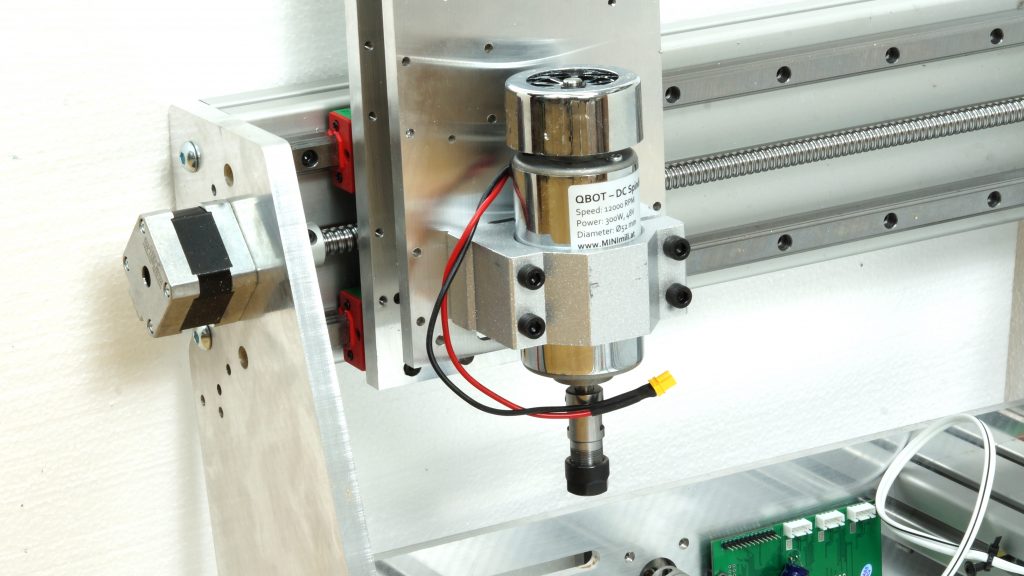

  • Montieren Sie die Frässpindel mit den mitgelieferten Schrauben

  • Schlagen Sie die 6mm Passstifte in die Passungsbohrungen des Wellenhalters
  • Fädeln Sie die M8x20 Schrauben in die Z Platte ein und Schrauben Sie anschließend den Wellenhalter Schritt für Schritt an. Wir verwenden normalerweise den unteren Anschraubpunkt – sollten Sie höhere Bauteile in Z haben, empfiehlt sich der obere Anschraubpunkt.
  • Stecken Sie das Kabel der AMB Frässpindel ein
