Umhausung

Passend für die MINImill KIT und die MINImill KIT PRO (M)

Ausstattungsmerkmale

Die Umhausung ist mit zwei Türschaltern, einem zusätzlichen Not-Aus Schalter und einer Beleuchtung ausgestattet.

Optional kann die MINImill KIT auch in der Umhausung mit einem Vakuumtisch und einer Absaugung ausgestattet werden.


Steuerung

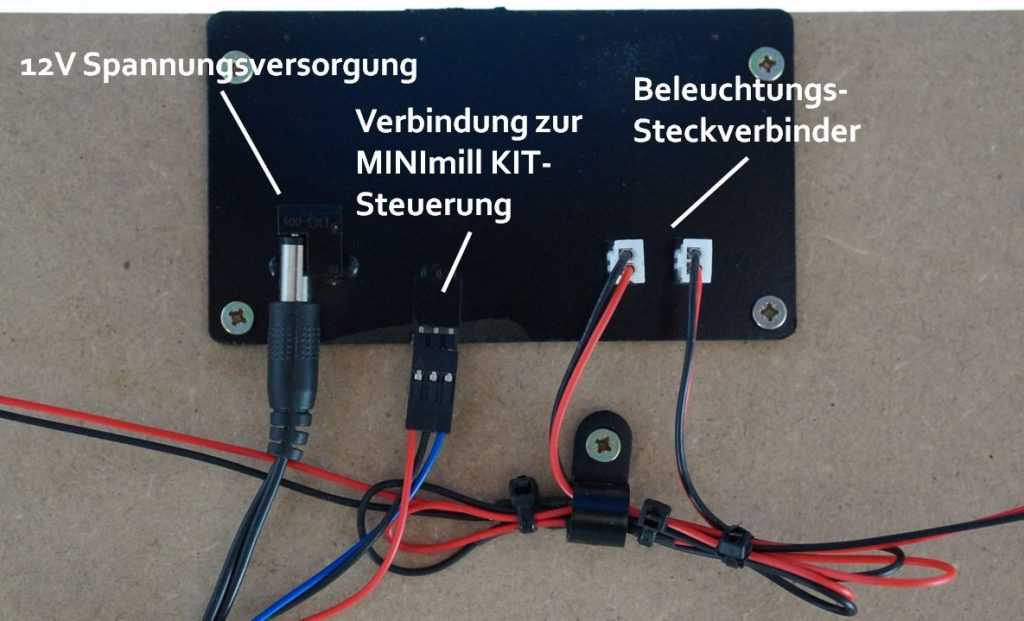

Die Umhausung wird von einer integrierten Elektronik gesteuert. Beim Öffnen der Türen wird ein Signal an die Steuerung der Maschine für einen Halt (Feed Hold) gesendet und die geöffnete Tür durch eine rote Statusled angezeigt.

Die LED Beleuchtung der Umhausung wird ab dem Verbinden der Maschine über USB mit dem PC und dem anschließendem Homeing Prozess eingeschaltet.

Für die LED Beleuchtung muss zusätzlich das Netzgerät eingesteckt werden. Das Verbindungskabel wird direkt mit der Steuerung der MINImill KIT verbunden und in den Steckplatz DOOR gesteckt. Für die Funktionsweise der Türerkennung werden die Steuerungen werksseitig umgestellt. Für die Verwendung der Maschine ohne Umhausung, liefern wir diese Steuerungen optional mit einem Überbrückungskontakt aus.

Not Aus Verkabelung

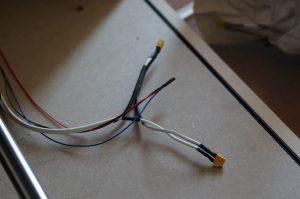

Der Notaus Stecker der Umhausung ist aufgeteilt – dh. der Not Aus der Maschine und der Umhausung werden in Serie verbunden. Sobald einer der beiden Schalter gedrückt wird, wird die Maschine stromlos geschaltet. Zum Verbinden wird der Notaus Stecker der Maschine in die Buchse des Notauskabels der Umhausung gesteckt und anschließend beide Stecker in die Steuerung eingesteckt.
