MINImill KIT

990,00 1.190,00

Für die Vorbestellung bitte per E-Mail unter office@minimill.at melden.

Innovative Desktop CNC Fräsmaschine zur einfachen Fertigung von Modellen und Platinen aus verschiedensten Werkstoffen, wie z.B.: Holz, Kunststoff und Verbundwerkstoffen. Inkl. Software zur direkten Fertigung von DXF, STL und Gerber Dateien. Der Bausatz wird mit allem was zum Fräsen benötigt wird geliefert: Fräsmaschine mit Fräsmotor, Elektronik und Software.

Lieferzeit: Vorbestellung - Lieferzeit 4-12 Wochen

Auswahl zurücksetzen
Artikelnummer: n.a. Kategorie:

Beschreibung

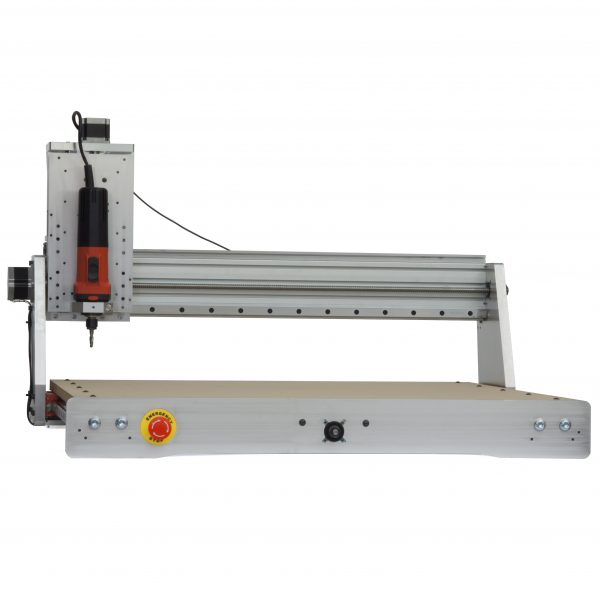

ERLEBE EINE VÖLLIG NEUE DIMENSION DES MODELLBAUS – MIT DER MINIMILL KIT!

Noch nie war es so einfach, komplexe Projekte hochgenau zu Hause zu fertigen. Die MINImill KIT fertigt zwei- oder dreidimensionale Bauteile, sowie Platinen für den privaten Gebrauch.

Die MINImill KIT misst 560x720x360 mm, und passt damit perfekt auf jeden Arbeitstisch. Sie kann Bauteile aus DXF, STL und Gerber Dateien direkt in der Werkstatt fertigen.

Die QBOT MINImill leistet viel mehr als andere CNC-Fräsen.
Unsere innovative Software berechnet automatisch den passenden Werkzeugpfad und hilft bei der Auswahl der richtigen Werkzeuge.

EINFACHES 2D UND 3D FRÄSEN

2D und 3D Dateien können einfach gefertigt werden – die gewünschte Datei öffnen, das Bauteil an der gewünschten Stelle platzieren und den Fräsvorgang starten.

Die mitgelieferte Software berechnet vollautomatisch den passenden Gcode für die Fertigung – so muss sich der User nicht mit der oft komplexen Thematik der CAD-CAM Programmierung beschäftigen und kann direkt seine Bauteile fertigen. Für spezielle Anwendungen ist es natürlich trotzdem möglich Gcode selbst zu programmieren und zur Ansteuerung der MINImill KIT zu verwenden. So bleiben alle Möglichkeiten offen!

Bauteile für Modellbau, Gussformen oder Ersatzteile können so innerhalb kürzester Zeit gefertigt werden. So können ganz einfach mehrere Varianten eines Bauteils testen, um eine perfekt passende Lösung zu finden.

Lern mehr über das 3D Fräsen >

EINFACHES PLATINENFRÄSEN

Ob ein- oder doppelseitige Platinen – sobald die Layout Datei geladen ist, wird sie automatisch analysiert und umgerechnet. Der Fräsvorgang kann sofort gestartet werden. So dauert es vom Design zur fertigen Platine nur wenige Minuten. Um möglichst exakte Ergebnisse zu erhalten, kann die MINImill KIT die Oberfläche der eingespannten Platine vermessen. So ist es möglich ohne aufwändige Vorarbeiten überzeugende Ergebnisse zu erhalten.

Die MINImill KIT wählt die passenden Fräswerkzeuge und Fräspfade selbstständig aus, nur das Wechseln muss händisch erfolgen. Es werden sowohl Leiterbahnen und Konturen gefräst, als auch Löcher und Vias mit dem passenden Durchmesser gebohrt.

Lern mehr über das Platinenfräsen >

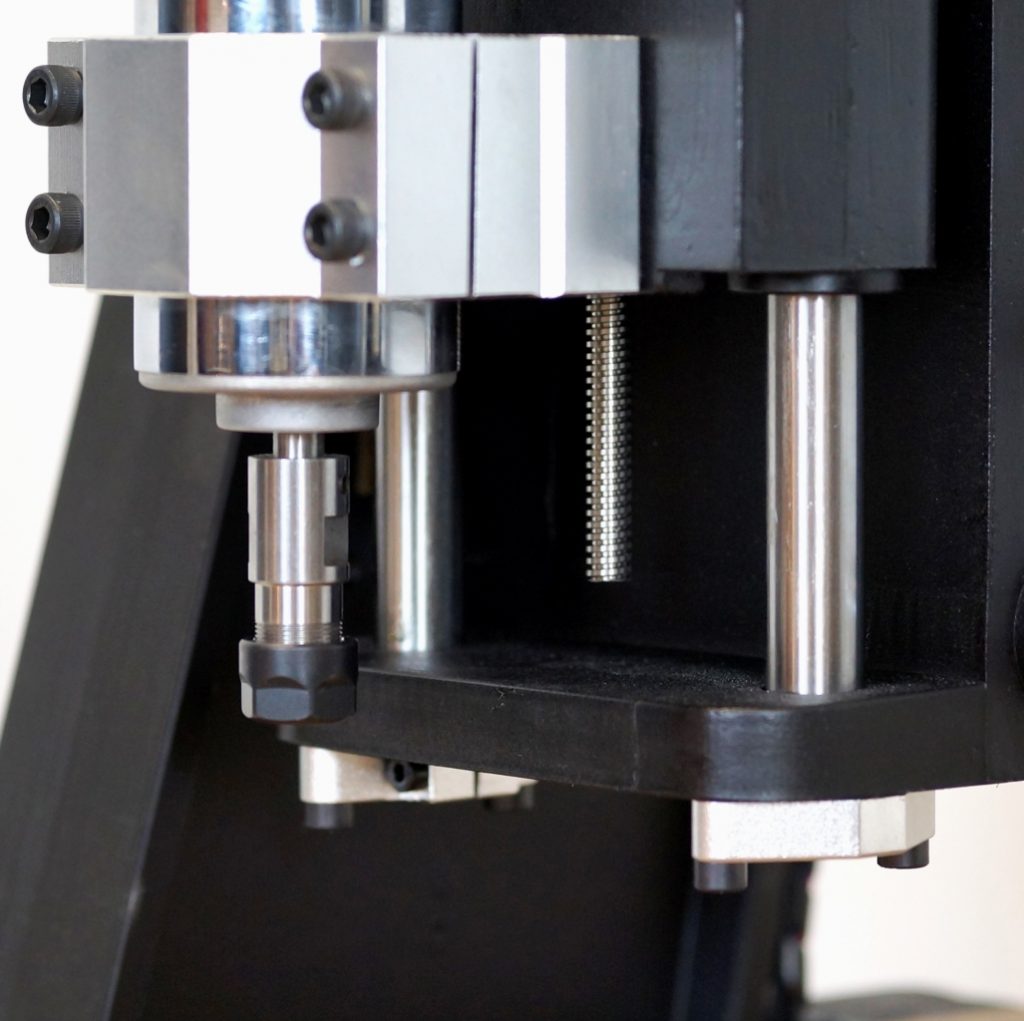

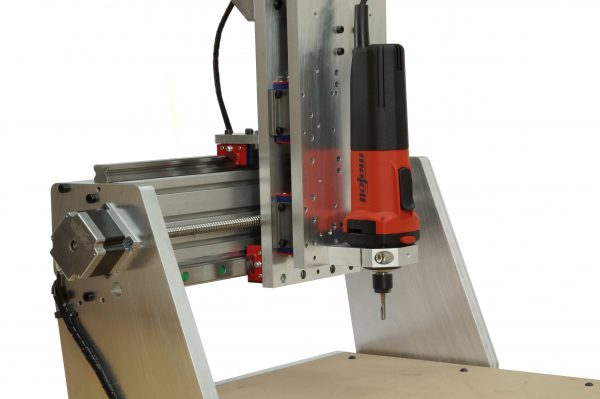

EINE DURCHDACHTE KONSTRUKTION FÜR PRÄZISE FRÄSERGEBNISSE

Mit 420×300mm bietet die MINImill KIT genügend Platz für die unterschiedlichsten Projekte. Für die Arbeit an einem größeren Projekt bietet der stabile Frästisch die Möglichkeit Werkstücke zu verschieben, und dadurch in Y-Richtung beliebig lange Bauteile zu fräsen. Größeren Projekten sind dadurch keine Grenzen gesetzt!

Die MINImill KIT kann in verschiedenen Ausstattungsvarianten bestellt werden. Diese unterscheiden sich in der Größe, der verwendeten Frässpindel, und den Spindeln zum Antrieb der Achsen.

Lern mehr über die technischen Daten >

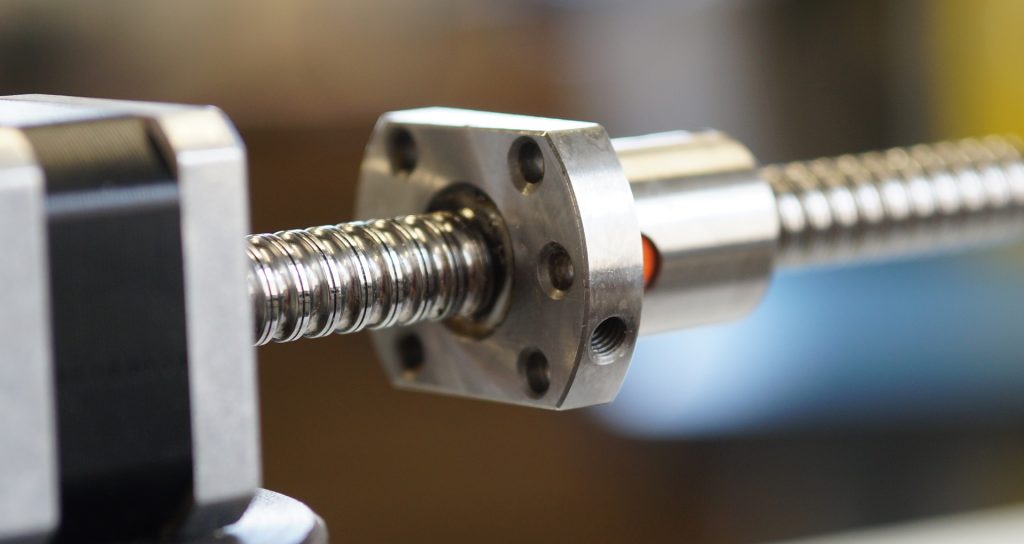

KUGELUMLAUF- ODER TRAPEZGEWINDESPINDELN

Hierfür werden je nach Wunsch Trapezgewindespindeln oder Kugelumlaufspindeln verwendet. Der Vorteil von Kugelumlaufspindeln liegt vor allem in der höheren Genauigkeit, welche durch die Vorspannung der Muttern erreicht wird. Des Weiteren sind sie durch den geschlossenen Aufbau sehr wartungsarm.

Trapezgewindespindeln haben ein etwas höheres Umkehrspiel, was aber bei vielen Projekten nicht, oder nur ganz wenig zu bemerken ist. Im Gegensatz zu Kugelumlaufspindeln, welche eine Lebensdauerschmierung und integrierte Schmutzabstreifer besitzen, müssen Trapezgewindespindeln von Zeit zu Zeit gereinigt und nachgefettet werden. Das benötigte Schmierfett liefern wir selbstverständlich mit!

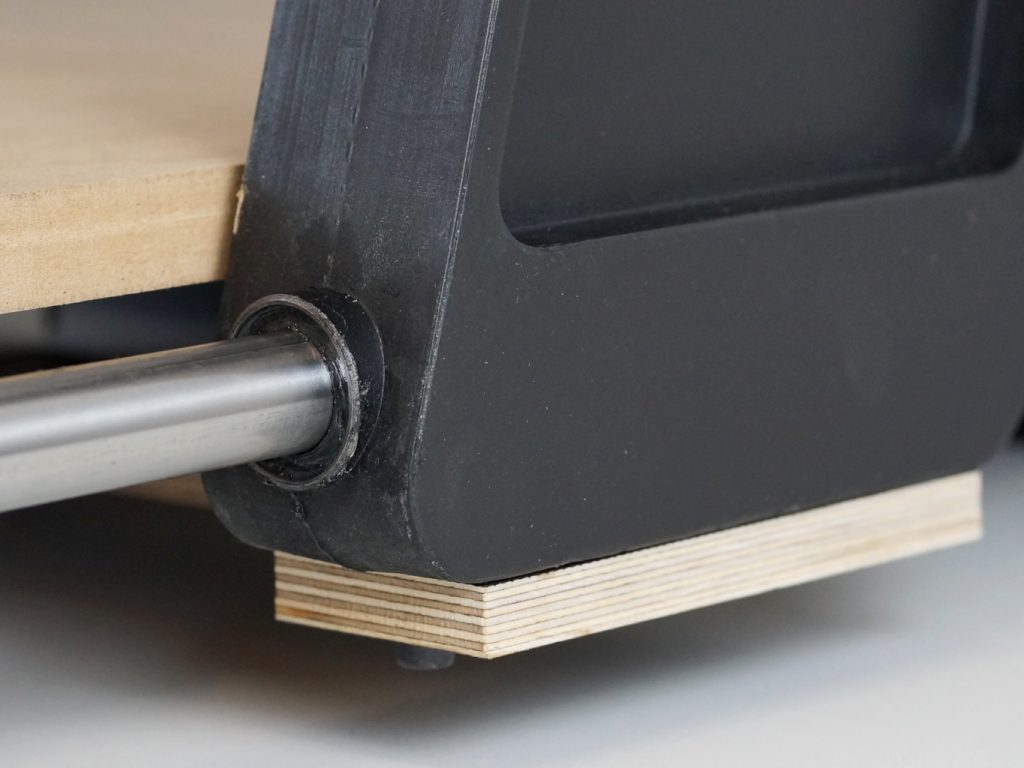

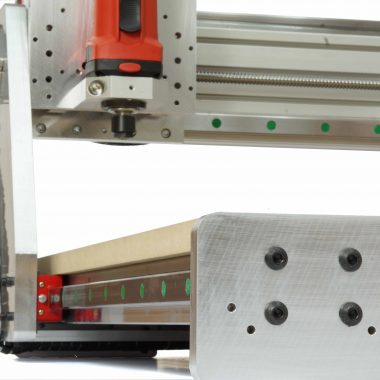

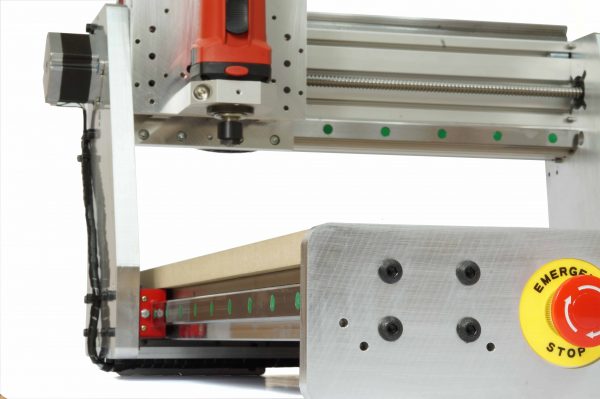

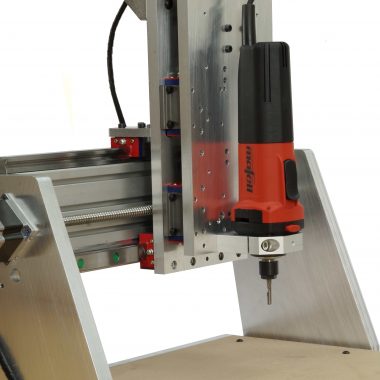

LINEARFÜHRUNGEN FÜR HÖCHSTE PRÄZISION UND GERINGSTEN WARTUNGSAUFWAND

Die Führungen der Achsen sind eines der wichtigsten Details einer guten CNC-Fräse. Ungenauigkeiten, die hier auftreten, lassen sich sehr schwer bis gar nicht wieder ausgleichen und werden in den Fräsergebnissen sichtbar sein.
In der MINImill KIT werden hierfür Kugelführungen verwendet, welche die beim Fräsen entstehenden Kräfte aufnehmen können.

Andere gebräuchliche Lösungen verwenden Kugellager welche auf Aluminiumprofilen geführt werden. Solche Führungen werden gerne bei Lasercuttern oder 3D-Druckern verwendet, da hier die auftretenden Kräfte viel geringer sind als beim CNC-Fräsen. In einer CNC-Fräse würde eine solche Führung sehr schnell abgenutzt werden.

Die Führungen der MINImill KIT haben wir möglichst lang ausgeführt, um so ein Kippen der Achsen zu verhindern. Die Führungen besitzen ein Fettdepot, und schmieren sich und die Achsen so selbstständig.

MODERNSTE MATERIALIEN

Moderne Materialien in Verbundbauweise, ähnlich wie sie auch im Flugzeugbau eingesetzt werden, versteifen die Maschine an den stark belasteten Stellen.
Diese Verbundwerkstoffe haben nicht nur ein geringeres Gewicht als eine reine Aluminiumkonstruktion, sondern dämpfen auch Schwingungen um ein Vielfaches besser.
So lassen sich präzise Fräsergebnisse über eine lange Zeit erzielen.

Die MINImill KIT verwendet sehr viele Normteile. Das garantiert eine hohe Qualität der verwendeten Bauteile, sowie eine einfache Verfügbarkeit von Ersatzteilen. Bei der Konstruktion haben wir besonderen Wert darauf gelegt eine lange Lebensdauer zu erreichen. Sollte jedoch dennoch einmal ein Bauteil defekt sein lässt sich dieses einfach und kostengünstig ersetzen. Wir liefern natürlich auch alle Bauteile einzeln, und bieten eine umfassende Garantie.

EINFACHE BEDIENUNG DURCH MODERNSTE SOFTWARE

Über USB und die mitgelieferte Software wird die Fräse mit dem PC verbunden. Diese erlaubt es Bauteile direkt aus DXF, STL oder Gerber- Dateien zu fertigen. Der Umweg über eine CAD-CAM-Software entfällt somit.

Wie andere Fräsmaschinen der Firma qBot bietet auch die MINImill KIT die Möglichkeit Fräswerkzeuge automatisch zu vermessen. Dieses Feature erlaubt es, die Oberfläche einer Platine zu vermessen, und so sehr gute Ergebnisse beim Platinenfräsen zu erhalten.

REINIGUNG UND AUFBAU

Der Zusammenbau der MINImill KIT lässt sich durch den hohen Grad an Vorfertigung ganz leicht bewerkstelligen. Es werden lediglich passende Inbusschlüssel (mitgeliefert) benötigt. Die Elektronik wird von uns vollständig montiert geliefert, die Kabel müssen lediglich in die passenden Stecker gesteckt werden.

So lässt sich die MINImill KIT nach der Fertigstellung eines Projektes auch ganz einfach reinigen.
Eigene Erweiterungen, zum Beispiel ein anderer Tisch, eine andere Frässpindel oder Ähnliches können ganz leicht selbst montiert werden.

Sichere dir jetzt die MINImill KIT für deine Projekte!

Bei Interesse können Sie uns gerne per Mail kontaktieren, und eine MINImill KIT vorbestellen.


Highlights

Eigenschaften

Importfunktion für DXF, STL und Gerber inkl. automatischer CAD-CAM Umrechung
Kompatibel mit Standard GCODE

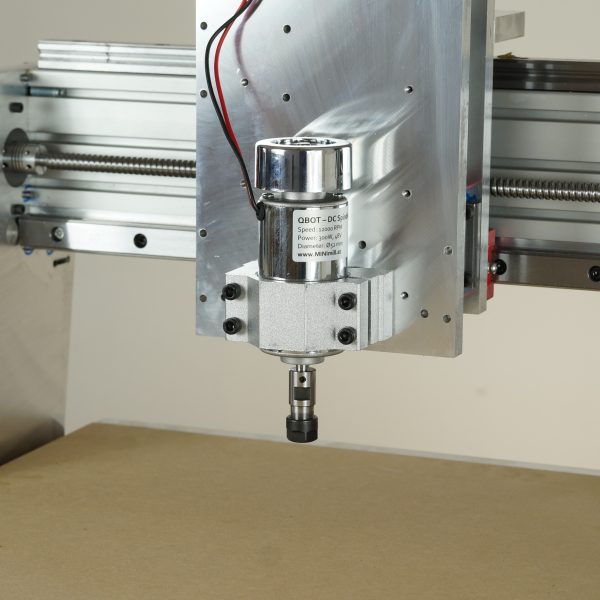

300W CNC Spindel inkl. Ansteuerung im Pre-Order Preis inkludiert

Kontaktiermöglichkeit für die automatische Oberflächen- und Werkzeuglängenvermessung beim Platinenfräsen

Aerospace Grade Gehäuseteile

Abmessungen

Fräsfläche: 420x300x65mm
Stellfläche: 560x720x360mm

Lern mehr über die technischen Daten >

Zusätzliche Information

Gewicht 30 kg
Größe 1.000 × 500 × 200 cm
Kugelumlaufspindel

Kugelumlaufspindeln, Trapezgewindespindeln

Fräsfläche

400×300

Frässpindel

300W Frässpindel, Eurohalsaufnahme
