Minimalmengenschmierung Aufbauanleitung

In der folgenden wird die Inbetriebnahme der MINImalmengenschmierung erklärt. Die Minimalmengenschmierung eignet sich für die MINImill KIT 2 und die MINImill KIT PRO in Kombination mit dem 1000W Fräsmotor. Wir empfehlen eine Kombination mit der Aluminium Aufspannplatte.

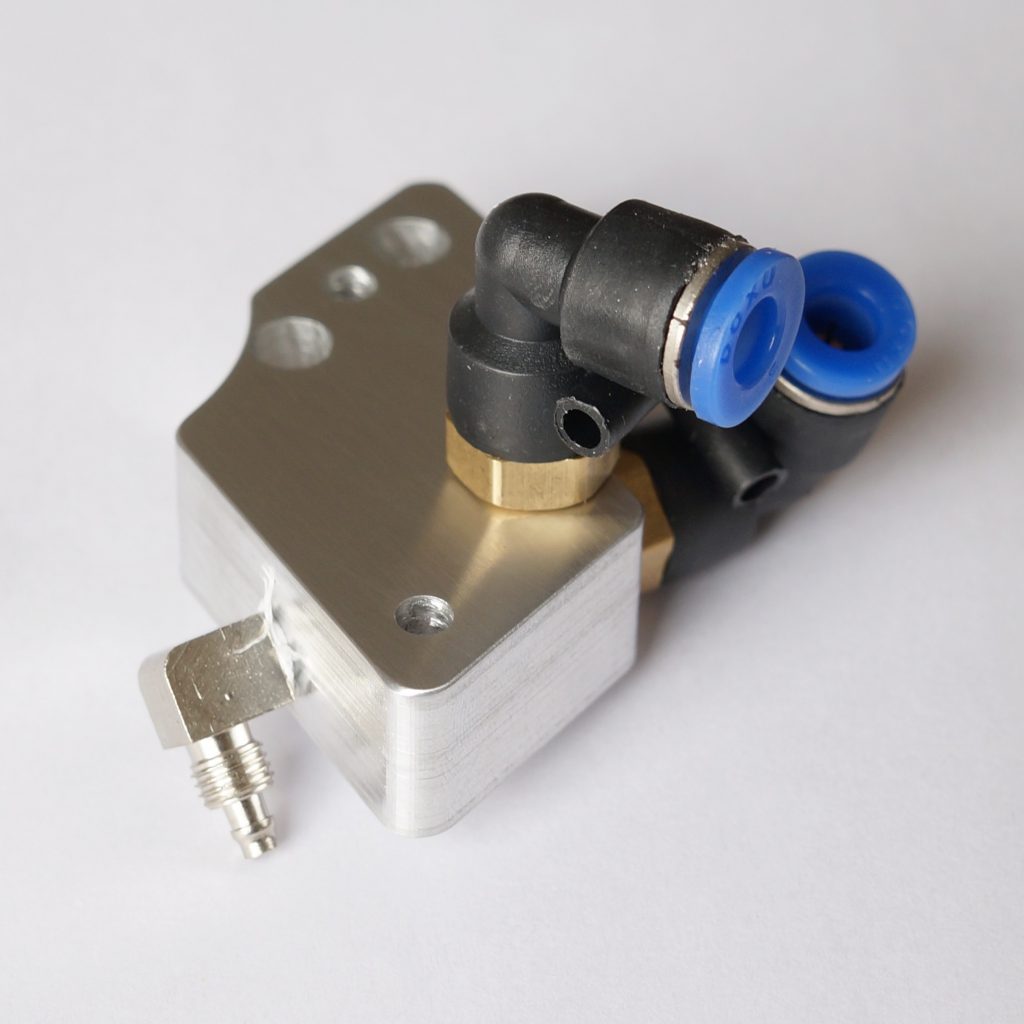

  • MMS Auströmdüse inkl. Schlauchkupplungen und Ausströmdüse
  • Innensechskantschrauben M5x20


    • Befestigen Sie die Ausströmdüse mit den M5x20 Schrauben am Eurohalshalter. Achten Sie darauf, dass die Düse in Richtung Fräserachse ausgerichtet ist. Den Winkel der Düse können Sie dann im Betrieb einstellen.

    Steuerung

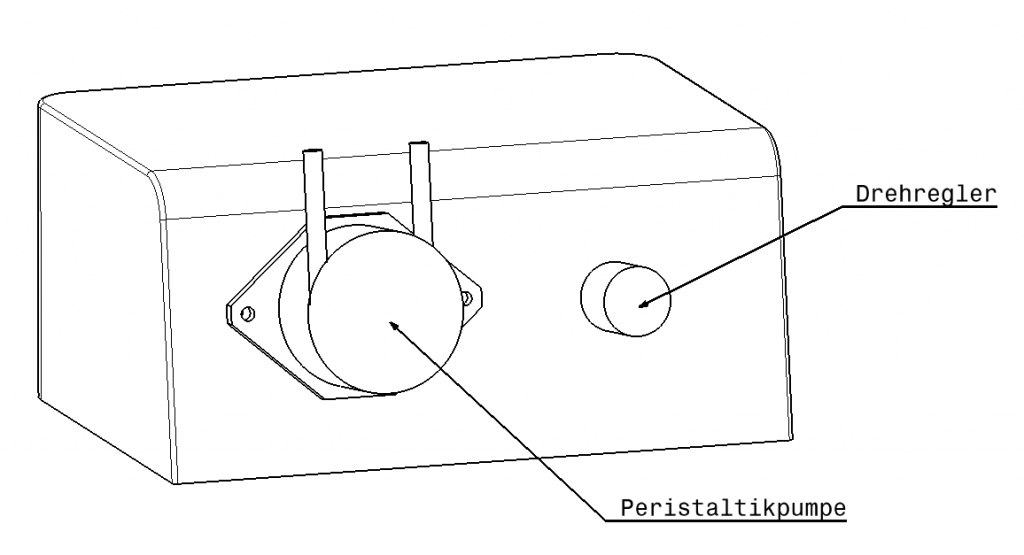

    Die Steuerung mit Peristaltikpumpe pumpt das Kühlmittel in die Ausströmdüse. Über den Drehregler können Sie die Geschwindigkeit einstellen.
    Schließen Sie die Steuerung mit dem 12V Netzteil an. Die Buchse befindet sich an der Rückseite.


  • Schneiden Sie den Schlauch von der Länge passend zu. Sie können für den Ansaugschlauch, zwischen Peristaltikpumpe und Flüssigkeitsbehälter 0.5m Schlauch abschneiden und den restlichen Schlauch halbieren. Sie benötigen eine Druckluftzuleitung und eine Zuleitung für das Schmiermittel.
  • Die Druckluftzufuhr wird an die rückseitigen Schlauchkupplung angeschlossen. Die Kühlmittelzufuhr auf der Oberseite der Schlauchkupplung.
  • Wir empfehlen das Kühlschmiermittel im Verhältnis 1:50 mit Wasser zu mischen. Dh. zum Auffüllen des Gefäßes benötigen Sie nur etwa 20ml Kühlschmiermittel. Für stärkere Beanspruchung können Sie das Kühlschmiermittel auch bis 1:20 mischen.
  • Schalten Sie die Pumpe ein um das Kühlschmiermittel vom Kühlmittelgefäß bis zur Düse zu Pumpen. Dies kann bei erstmaliger Befüllung ein paar Minuten dauern.
  • Die Druckluftversorgung können Sie über einen externen Druckregler einstellen.


    • EMPFOHLENE KOMBINATIONEN

    Wir empfehlen eine Kombination von der Minimalmengenschmierung mit unserer Aluminium Aufspannplatte, da die Standard MDF Aufspannplatte nur für die Trockenbearbeitung geeignet ist. Für den Betrieb der Minimalmengenschmierung benötigen Sie noch zusätzlich einen Kompressor und einen externen Druckregler. Wir empfehlen einen Regeldruck zwischen 0.7 und 2 Bar. Wir haben die Minimalmengenschmierung mit einem 800W Flüsterkompressor getestet. Die Minimalmengenschmierung benötigt nur geringe Mengen Druckluft und sollte daher mit allen ähnlichen oder stärkeren Kompressoren funktionieren.
